小型メディアコンバータ
「LightEdgeXchange1000シリーズ」の製品紹介

ここでは、弊社の主力製品のマイクロメディアコンバータ「LightEdgeXchange1000シリーズ」の製品特長や機能紹介、使用例などをご紹介します。





LightEdgeXchange1000シリーズとは？

「LightEdgeXchange1000シリーズ」は、世界最小クラスのコンパクトサイズで、尚且つ、信頼性と堅牢性の高いメディアコンバータです。

メタル筐体を採用しており、製品の耐久性と堅牢性、放熱性に優れています。

また、名刺サイズのコンパクト設計のため、設置場所、配線の省スペース化を実現。

インターフェースの対応が広範囲で、キャリア向けから、スタンドアローンまで、様々なネットワーク構築に対応します。









目次



１．製品特長

２．製品仕様

３．ユーザと使用用途

４．機能紹介

５．メディアコンバータ使用例（導入事例）

６．オプション

７．お問い合わせ







製品特長

・世界最小クラスのコンパクトサイズ（50mm(W)×74mm(D)×20mm(H)突起部含まず）

・速度、接続距離、芯数等、様々なニーズに対応した多種多様なラインナップを取り揃えている

・豊富な機能をDIPスイッチ(8接点)で実現。手動で設定を変更することが可能で、カスタム設定を容易に行うことが可能

・LFP(リンク フォルト パススルー)機能搭載 (リンクダウン転送機能)

・Advanced Eco Mode 機能搭載 (LED点灯制限によって電力消費を抑える機能)

・集合型シャーシ「LEX1012」に、「LightEdgeXchange1000シリーズ」のメディアコンバータを最大12台収納でき、

　電源カード「LEX1910-15/LEX1910-45」を追加実装することにより、リダンダント電源構成が可能

・集合型シャーシ「LEX1012」にSNMPカード「LEX1930-00」を搭載することで、シャーシ本体の内部温度の計測や電源

　及びFANの状態監視やスロットに搭載されているメディアコンバータの各機能設定、実装状態、リンク状態の監視等が可能

・ゴム足、マグネットなど設置に必要なオプション品はすべて標準で同梱



名刺サイズで設置場所、配線の省スペース化を実現　　　　　環境に応じてオプション品を組み合わせてご使用いただけます

　　　　　　　　　　



製品仕様

転送速度	型番	インターフェース	対応距離	動作時温度	サイズ(W×D×H)	重量
10G	LEX1881-1F	10G-T to SFP+	SFP＋/SFP選択による	0℃～40℃	50mm × 74mm ×20mm	130g
1G/10G	LEX1881-2F	SFP/SFP＋ to SFP/SFP＋	SFP＋/SFP選択による	−10℃～50℃	50mm × 74mm ×20mm	120ｇ
1G	LEX1821-2F	SFP to SFP	SFP 選択による	−10℃～60℃	50mm × 74mm ×20mm	110ｇ
10/100/1000Mbps	LEX1851-1F	10/100/1000-T to SFP	SFP 選択による	0℃～55℃	50mm × 74mm ×20mm	120ｇ
10/100/1000Mbps	LEX1852シリーズ	10/100/1000-T to 1000X	LEX1852-005：550m LEX1852-02：2km LEX1852-10：550m LEX1852-20：20km LEX1852-70：70km	0℃～55℃	50mm × 74mm ×20mm	120ｇ
10/100Mbps	LEX1841 シリーズ	LEX1841-1F：10/100-TX to SFP LEX1841-20A/20B：10/100-TX to 100FX LEX1841-40A/40B：10/100-TX to 100FX LEX1841-60A/60B：10/100-TX to 100FX	LEX1841-1F：SFP 選択による LEX1841-20A/20B：30km LEX1841-40A/40B：40km LEX1841-60A/60B：60km	0℃～55℃	50mm × 74mm ×20mm	120ｇ
10/100Mbps	LEX1842シリーズ	10/100-TX to 100FX	LEX1842-02：2km LEX1842-15：30km	0℃～55℃	50mm × 74mm ×20mm	120ｇ
100Mbps	LEX1542シリーズ	100TX to 100FX	LEX1542-02：2km LEX1542-15：MMF2km SMF20km	-10℃〜60℃	50mm × 74mm ×20mm	110g



（※）SFPモジュールは別途購入する必要がございます。







ユーザと使用用途

メトロエリアからラストワンマイルの全域をサポートします。

ユーザ	使用用途
キャリア・ISP	FTTHから県間接続/サービス監視網/DC接続
官公庁・自治体	市町村の接続/センターと出張所/学校や図書館などの接続
大学・学術機関	キャンパス間/大学間接続/研究関連企業間との接続
プロバイダ	局舎間接続の帯域増強/フロア間接続/距離の延長
CATV	CATVオペレータ間の相互接続
電力系	電力監視網/無人局舎接続/FTTB/FTTHサービスの拡充
工場・倉庫	ビル間、建屋間の接続
交通・鉄道	高速道路ETC/セキュリティカメラ接続/鉄道信号監視
文教・教育機関	帯域増強/セキュリティ強化/距離の延長





機能紹介

■LFP（リンクフォルトパススルー）機能

ラインカードの片方のポート（例えばUTP側）がLinkdownした際に、もう一方のポート（SFP側）も連動して出力を停止する機能です。

障害発生箇所を迅速に特定できるため、管理者が問題解決にかかる時間を短縮できるため、リンクの問題による損失を最小限に抑えることができます。





■Advanced ECO モード機能

PWR以外の全LEDが、通信状態にかかわらず3 分に1度、5 秒間の点灯するモードです。

約10％の電力削減が可能です。





■管理機能
集合型シャーシ「LEX1012-15/LEX1012-45」にSNMP管理カード「LEX1930-00」を搭載することで、

WEB GUIとCLIが使用でき、様々な設定や機器の状態監視が可能となります。



IP/ユーザー管理/システム設定/ラインカードの設定/Syslog/SNMP/アラーム設定と監視





メディアコンバータの使用例

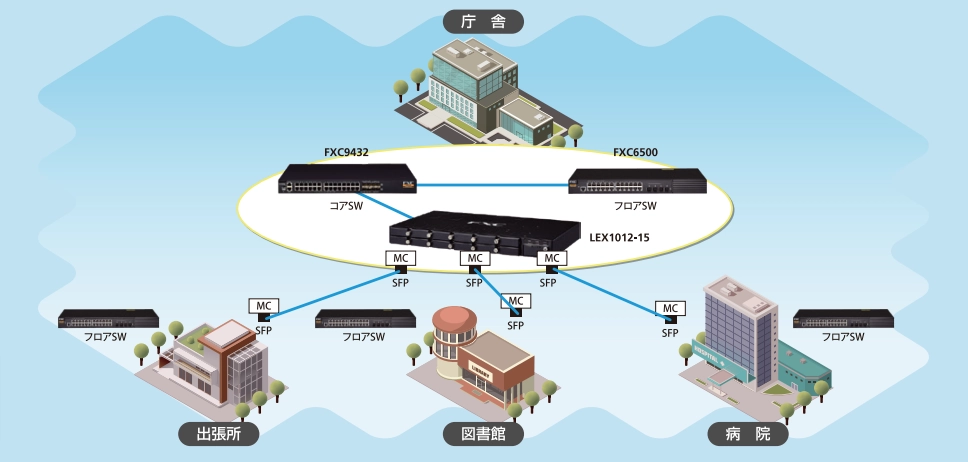

■メトロネットワーク

---



庁舎（宅側）から離れた各拠点（出張所、図書館、病院）をメディアコンバータで繋いだ使用例です。

光ファイバーケーブルを使用することで、電磁干渉に強く、高速で信頼性の高い通信が可能となります。

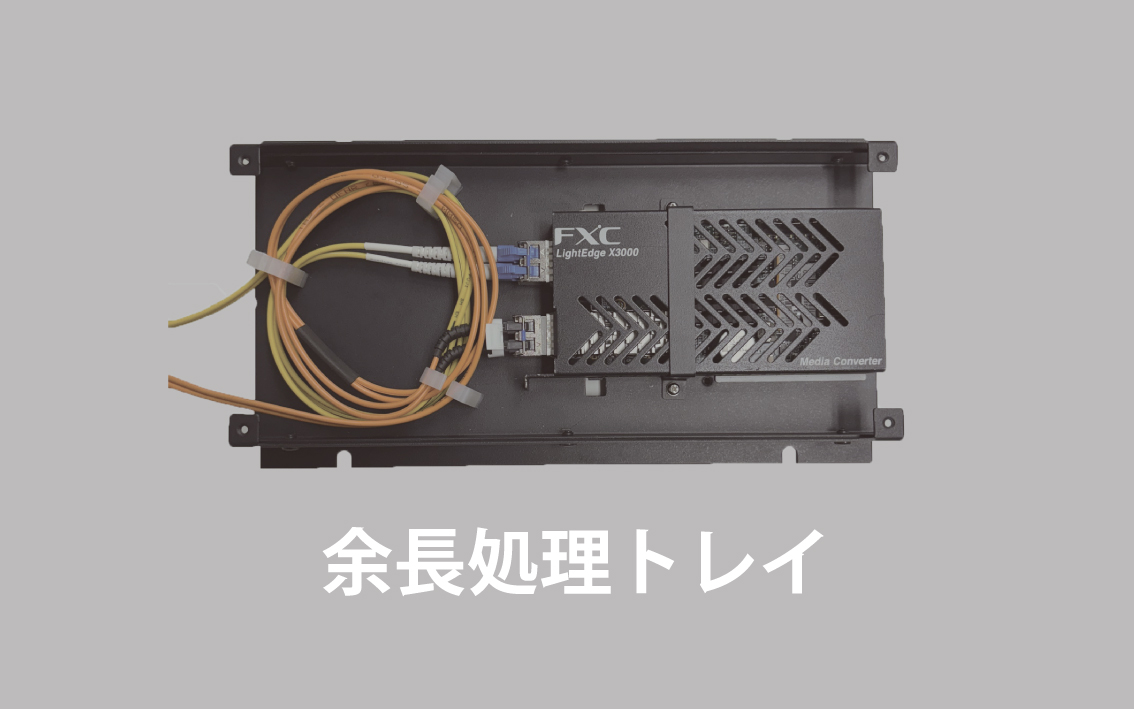

オプション

メディアコンバータのオプション品も数多く取り揃えております。

お客様の環境に応じて、オプション品を組み合わせてご使用ください。



 　　



　　



→その他オプションはこちらよりご覧ください。



お問い合わせ

製品仕様やお困りごとなど、まずは気軽にお問い合わせください。
