ギガビットスマートスイッチ

ES1024V3

  • 10/100/1000M RJ45

    x24

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

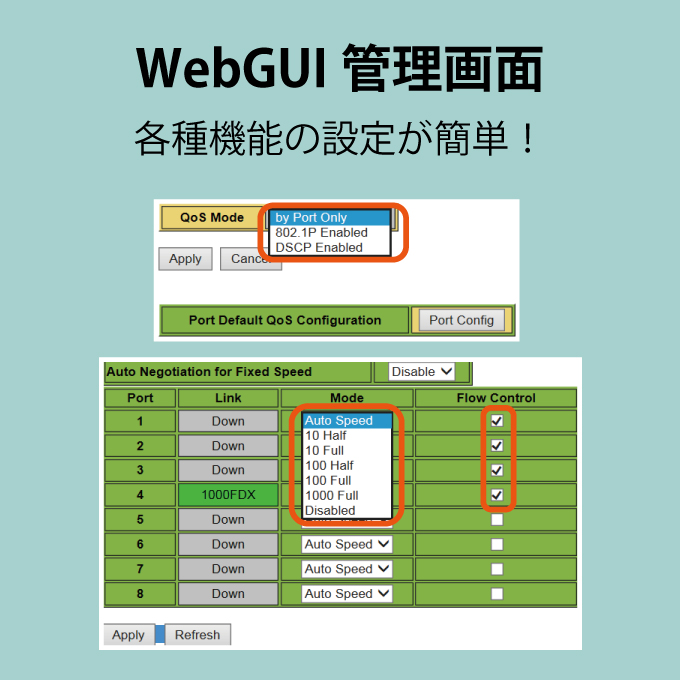

Webベースによる各種ネットワーク機能の設定が可能

ES1024V3は、10/100/1000M RJ45 x 24搭載したギガビットイーサネットスイッチです。
VLAN、ポートトランク、ポート・ミラーリングなどの各種ネットワーク機能を搭載し、Webインターフェースより設定を行うことが可能。
また、帯域制御機能によりポートベースでの利用帯域を制御することもできます。 9.6kまでのジャンボフレームに対応し、高速データ転送も実現します。

主な機能

  • Webベースマネジメント機能
  • ポートベースVLAN、IEEE802.1QVLANに対応
  • ループ検知機能搭載
  • FANレス設計
  • ジャンボフレーム(最大9,600bytes)に対応
  • ポートミラーリング機能により、任意のポートのトラフィックをモニタリングし、簡単に障害対応が可能
  • ポートベース802.1pによるQoSに対応
  • ブロードキャスト/マルチキャスト/ユニキャストストームコントロール対応
  • 手動によるリンクアグリゲーションに対応
  • 入出力トラフィックへのレートリミットに対応
  • STP（IEEE802.1d準拠）、RSTP（802.1w準拠）をサポート
  • 最新エコ技術IEEE802.3az EEE(Energy Efficient Ethernet)パワーマネジメントに対応。省エネ法準拠。
  • IGMP Snooping機能により、マルチキャスト・データを制限し、最適なパフォーマンスを確保

外観図

仕様

標準規格IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、IEEE802.3az
データ転送速度10/100/1000Mbps(CSMA/CD)
Ethernet仕様[ポート数]　10/100/1000M RJ45×24ポート
[Duplex]　Full/Half
[Auto Negotiation]　対応 (ポート単位で通信速度、Full/Halfの固定設定も可)　MDI/MDI-X自動切替
適合ケーブル[10BASE-T]　Category3以上 (UTPまたはSTP）
[100BASE-TX]　Category5以上 (UTPまたはSTP）
[1000BASE-T]　Category5e以上 (UTPまたはSTP）
伝送距離最大100m
機能 [スイッチングモード]　ストア&フォワード
[総スループット]　35.7Mpps(64byte)
[総帯域幅]　48Gbps
[フレームバッファ]　512KB
[フラッシュメモリ]　Flash: SPI 16MB / RAM: DDRⅡ 128MB
[MACアドレス登録数]　8,192個(最大)
[VLAN]　IEEE802.1Q tagging、ポートベースVLAN
[ポートトランク]　Static 最大16ポート / 最大12グループ
[マルチキャスト]　IGMP Snooping v1/v2
[スパニングツリー]　IEEE802.1D STP, IEEE802.1w RSTP準拠
[トラフィック優先QoS]　DSCP、プライオリティキューイング8段階
[ポート設定]　Speed/Duplex設定, HoL, フロー制御, ステータス表示
[ジャンボフレームサイズ]　 9,600bytes
[帯域制御]　100kbps~1000kbps
[マネジメント]　WEBマネジメント、CLI (D-Sub9)
[その他]　DHCP、Loop Protection、ポートミラーリング(1:N)、 ストームコントロール(Broadcast/Multicast/Unicast)
LED表示 [本体]　Power(緑）OFF(消灯)
[システム]　Power(緑）OFFまたは起動中(消灯)
[ポート]　リンク確立時：点灯、通信中：点滅　Port1～24: 1000Mbps(緑), 10/100Mbps(橙)
電源[定格入力電圧/周波数]　AC100-240V、50/60Hz
[最大入力電流]　0.29A
[最大消費電力]　16.2W
[最大発熱量]　13.9Kcal/h
環境条件[動作時温度/湿度]　0℃～＋50℃/10%～90% ※結露なきこと
[保管時温度/湿度]　－20℃～＋70℃/10%～90% ※結露なきこと
外形寸法W330mm×D204mm×H44mm
重量2.05kg
冷却方式自然空冷
適合性[EMI規格]　VCCI class A
[環境]　RoHS指令準拠
[信頼性]　MTBF 100,467h (25℃常温)
同梱物 インストレーションガイド&保証書、 19インチラックマウントキット(プレート、ネジ)、 AC100V用電源ケーブル、 コンソールケーブル、 ゴム足4個

オプション

電源ケーブル抜け防止ホルダOPT-CRK01
マグネットOPT-SW04
