概要
こだわり抜いた静音設計の 24ポートPoEギガイーサネットL2スイッチ
「FXC5224PE」は10/100/1000BASE-T RJ45 x 24(内4ポートは100/1000MのSFPとのコンボポート)を搭載したPoE給電機能付きL2スイッチです。
RJ45ポートは、IEEE802.3af/atに準拠し1ポート当り最大30W（合計370W）までの給電が可能です。
さらに、高性能かつ静音設計の24ポートPoEギガイーサネットL2スイッチで、
IEEE802.3af/at準拠のPoE給電機能、VLANサポート、QoS、SNMP管理など多彩な機能を備えています。さらには、PoE対応デバイスが動作しなくなった場合、
自動的に再起動させる「PoE死活監視機能」に対応しています。これにより、作業員が現場に駆けつける手間を削減でき、運用管理が容易になります。
主な機能
- 10/100/1000M RJ45(PoE+) x24装備
- IEEE802.3at 準拠のPoE給電機能搭載(最大1ポートあたり30W)
- 給電方式はTypeA（ピン1、2、3、6）を使用
- PoE 給電スケジュール機能及び受電端末の死活監視が可能
- SFPスロットにより光モジュール（オプション）搭載可能
- ポートトランク 、LACP (IEEE802.3ad準拠) をサポート
- ポートベース及びIEEE802.1Q VLANサポート
- SNMP等の各マネジメント機能をサポート
- ループ検知/遮断機能サポート
- IEEE802.1x認証機能をはじめとするセキュリティ機能も充実
- ブロードキャスト/マルチキャスト/ユニキャスト ストームコントロール対応
- ジャンボフレーム(最大9,600bytes)に対応
- IGMP Snooping 機能により、マルチキャスト・データを制限し、最適なパフォーマンスを確保
- DHCPスヌーピングと、IPソースガードで、不正アクセスへのセキュリティを強化
- 充実したQoSで、音声ネットワークも快適
- ポートミラーリング機能により、任意のポートのトラフィックをモニタリングし、容易に障害対応が可能
- 省エネ IEEE802.3az準拠 EEEパワーマネジメント対応
外観図
仕様
| ポート数 | [10/100/1000M RJ45] x24 [100/1000M SFP（Combo)] x4 |
|---|---|
| イーサネット仕様 | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、EEE802.3ad、IEEE802.1X、IEEE802.3af/at、IEEE802.3az |
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| データの送受信/アクセス方式 | 全二重、半二重 / CSMA/CD |
| スイッチング転送方式 | ストア＆フォワード方式 |
| 適合ケーブル | [10BASE-T] カテゴリ3以上(UTPまたはSTP) [100BASE-TX] カテゴリ5以上(UTPまたはSTP) [1000BASE-T] カテゴリ5e以上(UTPまたはSTP) |
| 伝送距離 | 最大100m |
| コネクタ形状 | RJ45型 8 極コネクタ |
| スイッチング能力(pps) | [10BASE-T] 14,880pps [100BASE-TX] 148,810pps [1000BASE-T] 1,488,095pps |
| 最大フレームサイズ(ジャンボフレームサイズ) | 9,600bytes |
| スループット スイッチファブリック | 35.7Mpps（64byte） 48Gbps |
| バッファ容量 MACアドレス最大登録数 | 512KB 8,192個 |
| Auto-MDIX 機能 / Auto-Negotiation | 自動認識 サポート |
| スパニングツリー | IEEE802.1D STP,IEEE802.1w RSTP, IEEE802.1s MSTP サポート |
| ポートトランク | [Static/LACP] 最大16ポート/最大12グループ |
| VLAN | [最大数] 4095 [VLAN ID] 1 - 4095(VID 1 Default VLAN) |
| PoE機能 | [給電ポート] 1-24 ポート [最大給電能力] 370W [IEEE802.3af準拠] 1ポート最大15.4Wまで供給 [IEEE802.3at準拠] 1ポート最大30Wまで供給 [電力供給PINアサイン] 1,2(-), 3,6(+) |
| LED 表示 | [PWR] 電源正常(緑)点灯、電源OFFまたは異常(消灯) [SYSTEM] 正常時(緑)点灯、電源OFFまたは起動中(消灯) [LINK/ACT] リンク確立時：点灯、通信中：点滅 ループ検知時：(緑/橙)交互に点滅 1000Mbps(緑)、10/100Mbps：(橙) [PoE] 未供給時：消灯、供給時：(緑) [FAN1/FAN2] 正常：消灯、異常：(緑)点滅 |
| 定格入力電圧/周波数 | AC100-240V、50/60Hz |
| 最大消費電力 | [PoE 給電時] 443W(PoE 370W使用時） [PoE 未使用時] 28.9W |
| 最大発熱量 | 381Kcal/h |
| 省エネ法 | [エネルギー消費効率] 1.55W/Gbit/s [区分] A [最大実効伝送速度] 24Gbit/s [省エネ法基準合否] 合格 [省エネ達成率] 202％ |
| 一般仕様 | [外形寸法] 440mm(W)x 191mm(D) x44.5mm(H) [質量] 3.13kg [動作時温度/湿度] 0℃～50℃/10%～90% ※結露なきこと [保管時温度/湿度] -20℃～70℃/10%～90% ※結露なきこと [冷却方式] FAN x 2 [適合性 EMI] VCCIクラスA |
| 環境 | RoHS 指令準拠 |
| 信頼性 | MTBF 65,569時間(25℃常温) |

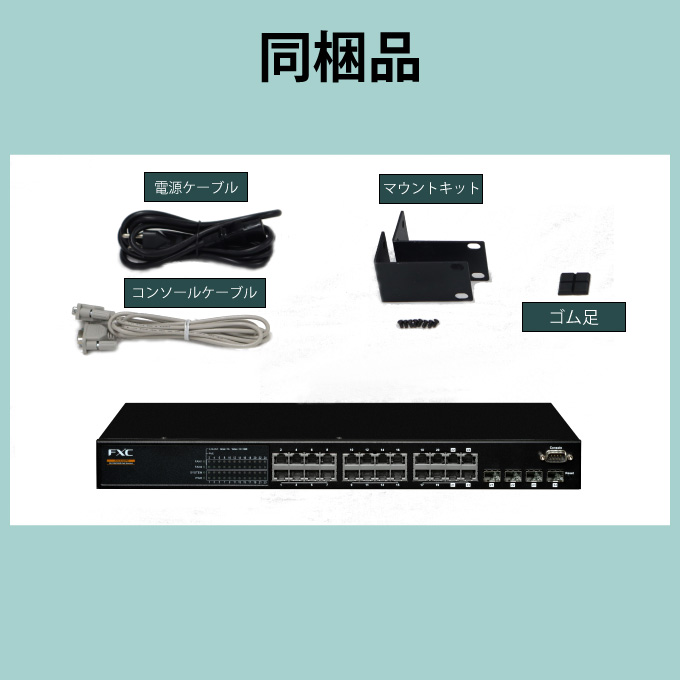

| 同梱物 | AC100V用電源ケーブル1本、コンソールケーブル1本、 ラックマウントキット1組、ゴム足4個、インストレーションガイド&保証書1部 |
オプション
| モジュール | FXC製SFPモジュール |
|---|---|
| 電源ケーブル抜け防止ホルダ | OPT-CRK01 |
