概要
10/100/1000M RJ45(PoE+) ×16ポート と 100/1000Mbps(SFP) ×2スロットを搭載したPoEギガイーサネットレイヤー2スイッチです。
UTP 1～16ポートは、IEEE802.3af/at規格に 準拠したPoE給電機能を搭載し、最大1ポート当り 30W(合計220W)までの電源供給が可能です。
また、IEEE802.1x認証、DHCPスヌーピング、IPソースガードなど、セキュリティ機能を搭載しているため、
不正なデバイスやユーザーからのからのアクセスを防ぎ、ネットワーク全体のセキュリティを向上させます。
中小規模企業のオフィスネットワークや、監視システムなど、高い拡張性と多彩な機能により、柔軟なネットワーク構築が可能です。

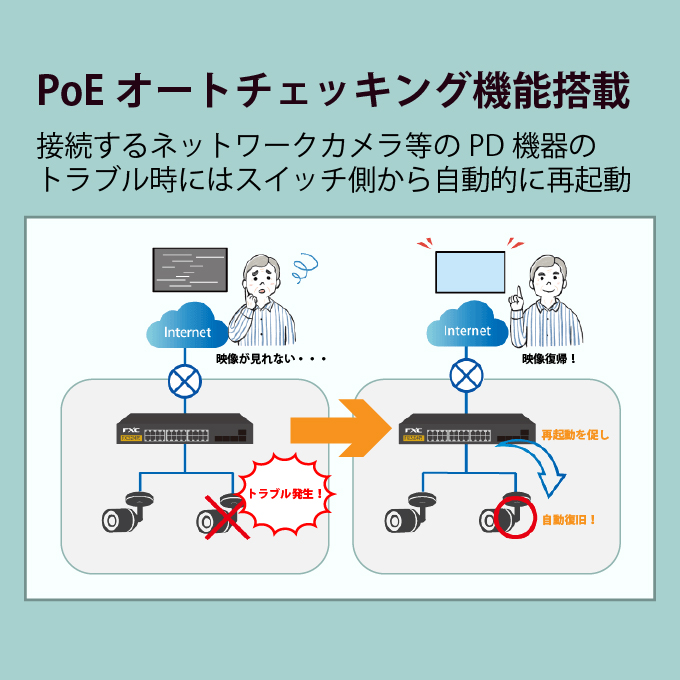

さらには、PoE対応デバイスが動作しなくなった場合、自動的に再起動させる「PoE死活監視機能」にも対応しています。 これにより、作業員が現場に駆けつける手間を削減でき、運用管理が容易になります。
主な機能
- 10/100/1000M RJ45(PoE+) x16装備
- IEEE802.3at 準拠のPoE給電機能搭載(最大1ポートあたり30W)
- 給電方式はTypeA（ピン1、2、3、6）を使用
- PoE 給電スケジュール機能及び受電端末の死活監視が可能
- 2つのSFPスロットにより光モジュール（オプション）搭載可能
- ポートトランク 、LACP (IEEE802.3ad準拠) をサポート
- ポートベース及びIEEE802.1Q VLANサポート
- SNMP等の各マネジメント機能をサポート
- ループ検知/遮断機能サポート
- IEEE802.1x認証機能をはじめとするセキュリティ機能も充実
- ブロードキャスト/マルチキャスト/ユニキャスト ストームコントロール対応
- ジャンボフレーム(最大9,600bytes)に対応
- IGMP Snooping 機能により、マルチキャスト・データを制限し、最適なパフォーマンスを確保
- DHCPスヌーピングと、IPソースガードで、不正アクセスへのセキュリティを強化
- 充実したQoSで、音声ネットワークも快適
- ポートミラーリング機能により、任意のポートのトラフィックをモニタリングし、容易に障害対応が可能
- 省エネ IEEE802.3az準拠 EEEパワーマネジメント対応

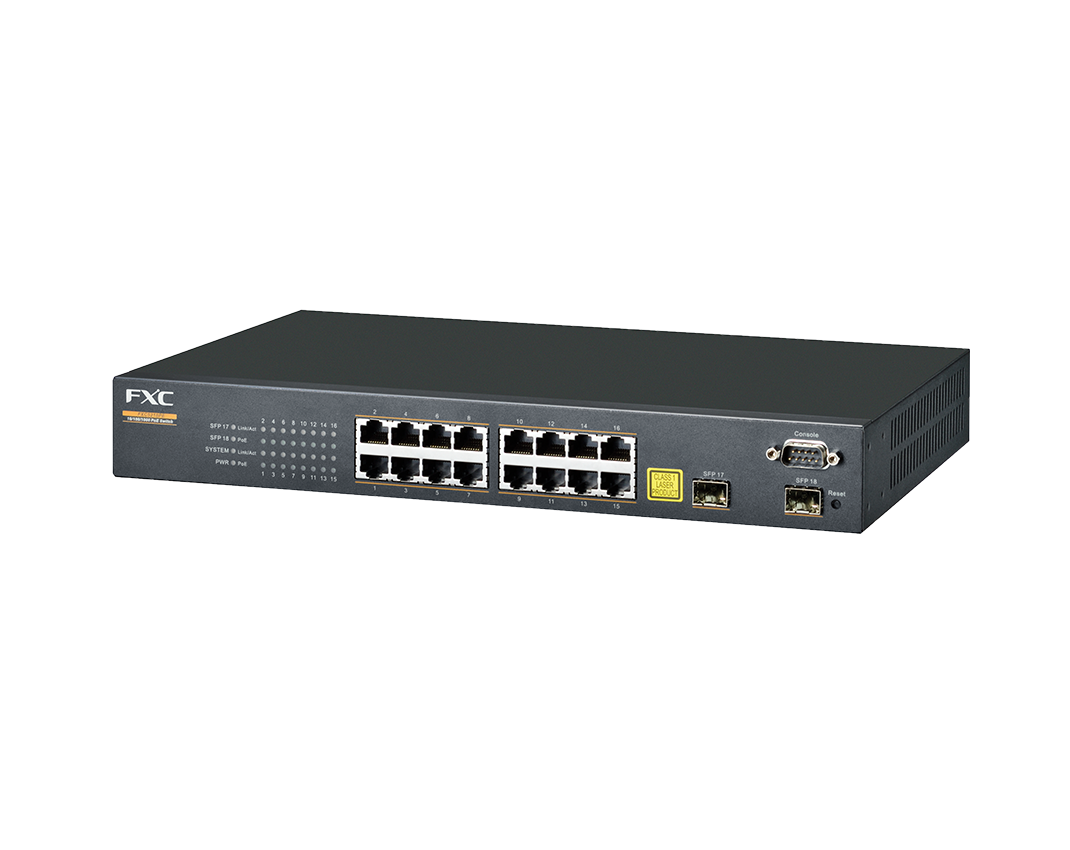

外観図
仕様
| ポート数 | [10/100/1000Ｍ RJ45] 16ポート [100/1000Ｍ SFP] 2ポート |
|---|---|
| イーサネット仕様 | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、EEE802.3ad、IEEE802.1X、IEEE802.3af/at、IEEE802.3az |
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| データの送受信/アクセス方式 | 全二重、半二重 / CSMA/CD |
| スイッチング転送方式 | ストア＆フォワード方式 |
| 適合ケーブル | [10BASE-T] カテゴリ3以上(UTPまたはSTP) [100BASE-TX] カテゴリ5以上(UTPまたはSTP) [1000BASE-T] カテゴリ5e以上(UTPまたはSTP) |
| 伝送距離 | 最大100m |
| コネクタ形状 | RJ45型 8 極コネクタ |
| スイッチング能力(pps) | [10BASE-T] 14,881pps [100BASE-TX] 148,810pps [1000BASE-T] 1,488,100pps |
| 最大フレームサイズ(ジャンボフレームサイズ) | 9,600bytes |
| スループット スイッチファブリック | 26.7Mpps（64byte） 36Gbps |
| バッファ容量 | 512KB |
| MACアドレス最大登録数 | 8,192個(最大） |
| Auto-MDIX 機能 / Auto-Negotiation | 自動認識 サポート |
| スパニングツリー | IEEE802.1D STP,IEEE802.1w RSTP, IEEE802.1s MSTP サポート |
| ポートトランク | [Static/LACP] 最大18ポート/最大9グループ |
| VLAN | [最大数] 4095 [VLAN ID] 1 - 4095(VID 1 Default VLAN) |
| PoE機能 | [給電ポート] 1-16 ポート [最大給電能力] 220W [IEEE802.3af準拠] 1ポート最大15.4Wまで供給 [IEEE802.3at準拠] 1ポート最大30Wまで供給 [電力供給PINアサイン] 1,2(-), 3,6(+) |
| LED 表示 | [PWR] 電源正常(緑)点灯、電源OFFまたは異常(消灯) [SYSTEM] 正常時(緑)点灯、電源OFFまたは起動中(消灯) [LINK/ACT] リンク確立時：点灯、通信中：点滅 ループ検知時：(緑/橙)交互に点滅 1000Mbps(緑)、10/100Mbps：(橙) [PoE] 供給時：(緑) |
| 定格入力電圧/周波数 | AC100-240V、50/60Hz |
| 最大消費電力 | [PoE 最大給電時] 265W(PoE 220W使用時) [PoE 未使用時] 23W |
| 最大発熱量 | 228Kcal/h |
| 省エネ法 | [エネルギー消費効率] 1.28W/Gbit/s [区分] A [最大実効伝送速度] 18Gbit/s [省エネ法基準合否] 合格 [省エネ達成率] 238％ |
| 一般仕様 | [外形寸法] 330mm(W)× 204mm(D)×44mm(H) [質量] 2.55kg [動作時温度/湿度] 0℃～50℃/10%～90% ※結露なきこと [保管時温度/湿度] -40℃～70℃/10%～90% ※結露なきこと [冷却方式] FAN x 1 [適合性 EMI] VCCIクラスA |
| 環境 | RoHS 指令準拠 |
| 信頼性 | MTBF 79,262時間(25℃常温) |
| 同梱物 | AC100V用電源ケーブル1本、コンソールケーブル1本、 ラックマウントキット1組、ゴム足4個、インストレーションガイド&保証書1部 |
オプション
| モジュール | FXC製SFPモジュール |
|---|---|
| 電源ケーブル抜け防止ホルダ | OPT-CRK01 |
