11ac対応デスクトップ型無線LANルータ

AE5411PA

  • a
  • b
  • g
  • n
  • ac

  • 10/100/1000M RJ45

    ×2

概要

AE5411PAは、2.4GHz帯域でIEEE802.11b/g/n、5GHz帯域で、IEEE802.11a/n/acをサポートするPoE/AC給電に対応したオフィス向け無線LANルータです。
管理ソフトウェア「FSV-MGR01」と組み合わせることでネットワークの設定作業を簡素化。
さらには、災害時にSSIDを開放することで公衆無線LANルータとしての役割も果たします。

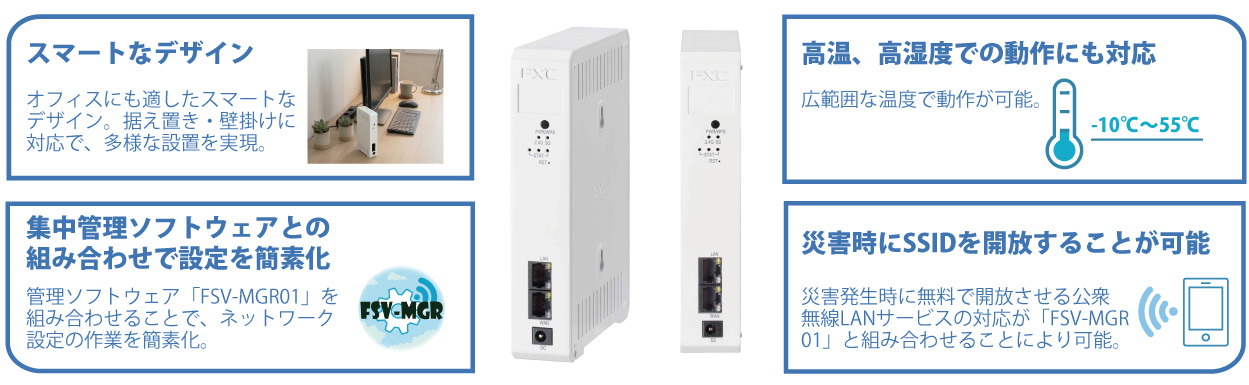

AE5411PAのポイント

主な特徴

  • 無線LAN規格 802.11a/b/g/n/ac 準拠の無線アクセスポイント
  • アクセスポイントモードとルータモードを切り換え可能(工場出荷設定はアクセスポイントモード)
  • 無線LANと有線LANを相互にブリッジ接続する無線アクセスポイントを確立
  • 2.4GHzと5GHzは同時使用可能
  • 無線帯域はISMバンド2.4GHz帯、5GHz帯にそれぞれ2T2R接続し、2.4GHz帯で最大300Mbps、5GHz帯で最大867Mbpsをサポート
  • ビームフォーミング機能をサポートし、電波強度を向上
  • バンドステアリング機能により、5GHzと2.4GHzの内空いている帯域に自動的に切り替え、パフォーマンスを向上
  • SSIDを8個(2.4GHz帯4個、5GHz帯4個)まで登録可能
  • ユニークなSSID名、キーが標準設定
  • 有線LAN/WANポートはいずれも10/100/1000BASE-T対応
  • 有線LAN/WANポートは、オートネゴシエーション及びオートMDI/MDI-X機能をサポート
  • 電源供給方法はIEEE802.3af 受電またはオプションにてACアダプター対応
  • High Speed NAT/DFS/TPC をサポート
  • 8個のSSIDおよび前面LANポートはIEEE802.1QのタグVLANに対応
  • 電源ボタン動作の有効・無効などをフレキシブルに変更可能
  • WPS機能を搭載し、無線LAN接続も簡易化
  • 有線LANとSSID間、各SSID間、同一SSIDの端末間のそれぞれの通信を分離する機能を搭載
  • 管理画面よりシステムログ、クライアント接続情報、電波強度、送受信パケット量の閲覧が可能
  • 前面LANポート、無線端末それぞれからの管理画面へのアクセス制御が可能
  • WMM機能により、動画・映像情報に対応
  • SNMP(v1)対応によりネットワーク経由での管理が可能
  • RADIUSサーバによるIEEE802.1X認証に対応
  • 無線ブリッジ機能、緊急モード対応(v1.21以降)

仕様

型番 AE5411PA
標準規格 IEEE802.11a/b/g/n/ac準拠
無線帯域 2.4GHz帯、5GHz帯
通信速度 2.4GHz/5GHz
300Mbps (11n)
5GHz 867Mbps (11ac)
データ転送速度 IEEE802.11n: 最大300Mbps
IEEE802.11g: 最大54Mbps
IEEE802.11b: 最大11Mbps
IEEE802.11a: 最大54Mbps
IEEE802.11ac: 最大867Mbps
周波数帯域 2.412～2.472GHz (11b,11g,11n)
5.15 ～ 5.25GHz ／ 5.47 ～ 5.725GHz(11a, 11ac, 11n)
変調方式 OFDM：BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
DSSS：DBPSK, DQPSK, CCK
HT mixed / HT greenfield
チャネル 1～13ch, 36～48ch, 100ch～140ch
チャネル帯域
チャネル設定		 20MHz or 40MHz or 80MHz
自動設定可( 混信時チャネル移動)
送信出力（100％出力時） 802.11n：
MCS 0-1　　 　　　　14dBm
MCS 2-3　　 　　　　13dBm
MCS 4-5　　 　　　　12dBm
MCS 6-7　　 　　　　11dBm

802.11g：
6Mbps – 9Mbps　　　14dBm
12Mbps -18Mbps　　 13dBm
24Mbps – 36Mbps　　12dBm
48Mbps – 54Mbps　　11dBm

802.11b：
1Mbps – 11Mbps 　　15dBm

802.11a：
6Mbps – 9Mbps　　　13dBm
12Mbps -18Mbps　　 12dBm
24Mbps – 36Mbps　　11dBm
48Mbps – 54Mbps　　11dBm

802.11n：
MCS 0-1　　 　　　　13dBm
MCS 2-3　　 　　　　12dBm
MCS 4-5　　 　　　　11dBm
MCS 6-7　　 　　　　11dBm

802.11ac VHT80：
MCS 0-2　　 　　　　12dBm
MCS 3-7　　 　　　　11dBm
MCS 8-9　　 　　　　10dBm
受信感度 802.11n：HT40_MSC0@-83 dBm
802.11g：-69dBm@54Mbps
802.11b：-78dBm@11Mbps
動作モード アクセスポイント/ ルータ
SSID SSIDs×8 個(2.4GHz x 4 個 + 5GHz x 4 個)
機能・管理/ 暗号化モード WEP 64/128bit、WPA / WPA2:TKIP / AES
802.1X( 認証RADIUS サーバー)
機能・管理/WPS プッシュボタンのみ、電源ボタン併用
2.4GHz(デフォルト)
5GHz(Webインターフェイスで切り替え)
機能・管理/最大接続数 60ユニット(2.4G+5G)
LAN ポート　標準規格 IEEE802.3, IEEE802.3u, IEEE802.3ab
LAN ポート　コネクタ形状 RJ-45 x2
– WAN ( IEEE802.3af PD サポート)
– LAN
LANポート　機能 Auto MDI/MDI-X
LANポート　イーサネット 10/100/1000Mbps
使用ケーブル 10BASE-T　UTP カテゴリ3 以上
100BASE-TX　　UTP カテゴリ5 以上
1000BASE-T　　UTP カテゴリ5e 以上
電源/WPSボタン 電源オフ/オン・WPS
Resetボタン 設定初期化
LED/ステータスLED 起動(緑点灯)、電源OFF(消灯)、起動中(緑点滅)、
WPS 動作中(橙点滅)、工場出荷リセット(赤点滅→消灯)
F/W更新中(赤緑橙ローテーション)
LED/2.4G 2.4GHz 有効(橙点灯)、クライアント接続通信中(橙点滅)
2.4GHz 無効(消灯)
LED/5G 5GHz 有効(青点灯)、クライアント接続通信中(青点滅)
5GHz 無効(消灯)
環境条件/動作温度 PoE使用時：-10℃～55℃
ACアダプター使用時：-10℃～50℃
環境条件/保管温度 -25℃～60℃
環境条件/動作湿度 10%~90%　※結露なきこと
環境条件/保管湿度 5%~95%　※結露なきこと
電源/定格入力 57 VDC Isolation DC 12V
最大消費電力 5.1 W
外形寸法 168mm(H)x117mm(W)x33(D)mm
質量 250g
適合性/EMI 規格 VCCI Class B、TELEC
適合性/環境 RoHS 準拠
適合性/信頼性 844,703h (25℃常温)
同梱物 インストレーションガイド& 保証書×1 部
壁掛けネジ×2 本
アンカーピン×2

オプション

ACアダプタ OPT-AE-PC01
