ギガビットPoEスイッチ

NS2020VPEL

  • 10/100/1000M RJ45(PoE+)

    x16

  • RJ45/SFP (Combo)

    x4

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

シンプルなネットワーク構成に最適
RJ45 PoE+ ×16、 RJ45/SFP(Combo)×4スロット搭載のPoEギガビットスマートスイッチ

NS2000VPELシリーズは、10/100/1000Mbps RJ45 PoE+とSFPスロットを搭載したPoEギガビットスマートスイッチです。
L2機能として、各ポート間の通信を遮断するプライベートVLAN機能を搭載しています。ストームコントロールやQoSによるフロー制御にも対応しており、シンプルなネットワーク構成に最適なPoEスイッチです。

主な機能

  • RJ45 PoE+ ×16、 RJ45/SFP(Combo)×4スロット
  • ジャンボフレーム(最大10,000bytes)に対応
  • 8,192個のMACアドレスエントリーに対応

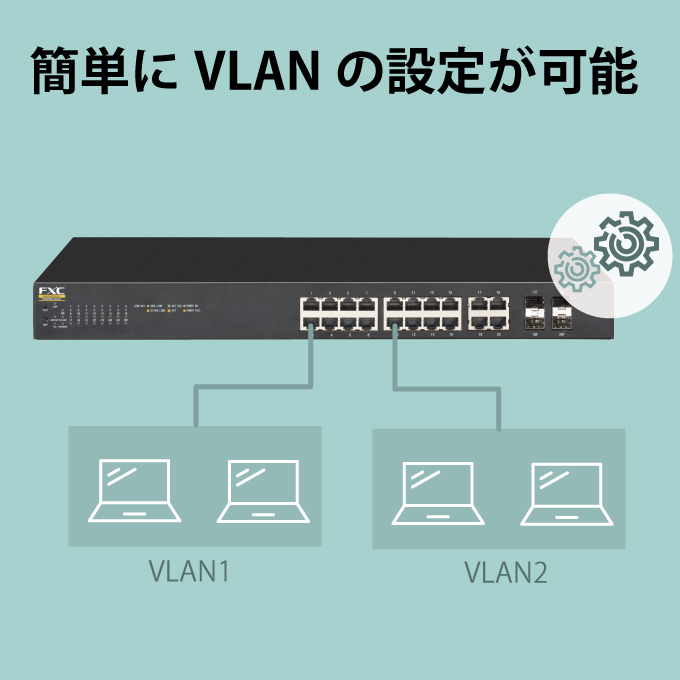

  • IEEE802.1Q VLAN、ポートベース VLAN、 プライベートVLAN、ダイナミックVLANに対応
  • STP（IEEE802.1d標準）、RSTP（802.1w標準）、MSTP（802.1s標準）に対応
  • ストームコントロール機能に対応（Broadcast/Multicast/Unicast)
  • QoS機能搭載
  • 最大PoEバジェット(電力供給)185W
  • PoEスケジューリング機能搭載
  • RoHS対応
  • オートFAN機能搭載
  • 省エネIEEE802.3az準拠のEEEパワーマネジメント対応
  • 日本語化されたWebGUI管理画面
  • IPv6対応
  • IEEE802.3af/ at対応

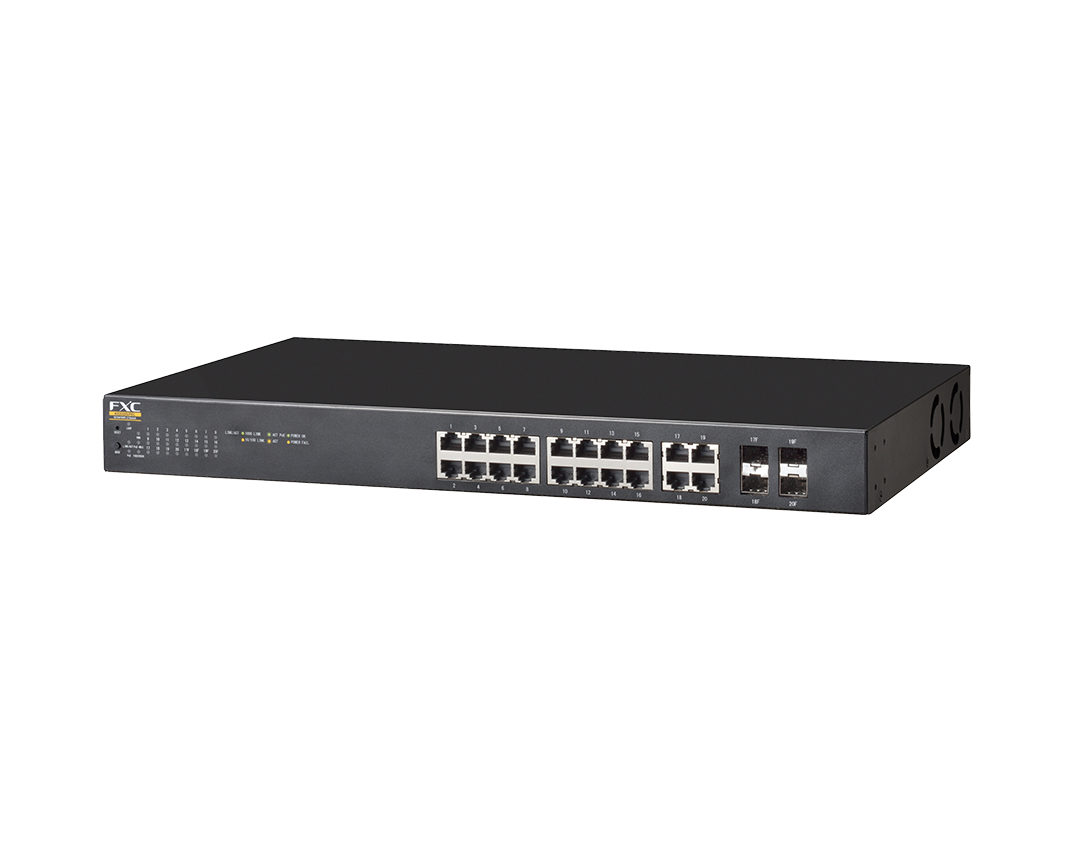

外観図

仕様

製品型番NS2020VPEL
ポート設定[ポート有効/無効]　〇
[Auto-MDI/MDIX機能]　〇
[Auto-Negotiation機能]　〇
[HoLブロッキング防止]　〇
[フローコントロール]　〇
標準規格IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、 IEEE802.1Q、IEEE802.3ad、IEEE802.1X、IEEE802.1af/at、IEEE802.3az、IEEE802.3z
データ転送方式ストア&フォワード方式
適合ケーブル[10BASE-T]　UTPカテゴリ3以上(UTPまたはSTP)
[100BASE-TX]　UTPカテゴリ5以上(UTPまたはSTP)
[1000BASE-T]　UTPカテゴリ5e以上(UTPまたはSTP)
[1000BASE-X]　MMF/SMFファイバー
伝送距離最大100ｍ
伝送速度10/100/1000Mbps
ジャンボフレームサイズ10,000bytes
総スループット29.8Mpps(64byte)
スイッチファブリック40Gbps
フレームバッファ512kB
MACアドレス登録数8,192
PoE機能[給電ポート]　1-16 ポート
[最大給電能力]　185W
[IEEE802.3af 準拠]　サポート(1ポートあたり最大15.4W供給)
[IEEE802.3at 準拠]　サポート(1ポートあたり最大30W供給)
[電力供給PINアサイン]　ペア1-2、ペア3-6
ループ検知遮断, 自動復旧
ストームコントロール〇
レートリミット64*(1-15625) kbps (ingress, egress)
ポートトランク(Static/LACP)[Static]　8 ポート/20 グループ
[LACP]　8 ポート/28 グループ
VLAN802.1Q VLAN Tagging,GVRP,Port-based VLAN,Private VLAN, アップリンクポート複数作成,Isolated,Community, Multi Grouping,Protocol-based VLAN,MAC-based VLAN, Voice VLAN
トラフィック優先 QoSCoS/802.1p,DSCP, 輻輳回避tail-drop, プライオリティ キューイング8 段階, スケジューリング sp, wrr
時刻同期SNTP
マネジメントWebGUI
その他DHCPクライアント,ポートミラーリング(1:1,1:N)　ストームコントロール(Broadcast/Multicast/Unknown Unicast)
LED表示[PWR]
電源OFF : （消灯）
電源ON/正常 : （緑点灯）
リロード : （緑点滅)
[PoE-MAX(PoE Power MAX)]
(PoE消費電力)÷(PoEバジェット)
90%未満 : （消灯)
90%以上 : （橙点灯）
[FAN Error]
通常時 : (消灯)
異常時 : (赤点灯)
[LOOP]
通常時 : (消灯)
いずれかのポートでLOOP を検知 : (赤点灯)
[LINK/ACT]
LED PoE モード: (消灯)
Port-LED はポートステータスを表示 : (緑点灯)
[PoE]
LED LINK/ACK モード: (消灯)
※Port-LED はPoE ステータスを表示 : (緑点灯)
[SFP Port LED (LINK/ACT モード時)]
リンクダウン : (消灯)
1000BASE-T リンクアップ :(緑点灯）
10/100BASE-T リンクアップ(橙点灯）
[Port LED (PoE モード時)]
給電無し/PD未検出：（消灯）
PoE 給電時 : (緑点灯)
PoEエラー : (橙点灯)
電源[定格入力/周波数]　AC100-240V, 50/60Hz
[最大入力電流]　0.29A(PoE: 2.31A)
[最大消費電力 PoE 給電]　229W
[最大消費電力 PoE 未使用時]　22.4W
[最大発熱量 PoE 給電]　196.90 kcal/h
[最大発熱量 PoE 未使用時]　19.26 kcal/h
省エネ法[Energy 消費効率(W/Gbit/s)]　1.12
[区分]　Ａ
[最大実効伝送速度（Gbit/s)]　20
[省エネ法基準合否]　Pass
[省エネ達成率]　251％
外形寸法（W*D*H）440×250×44mm
重量3.7kg
動作温度 / 湿度0℃～ +50℃ / 10% ～ 90% ※結露なきこと
保管温度 / 湿度40℃～ +70℃ / 5% ～ 95% ※結露なきこと
冷却方式FAN冷却 (オートFAN)
適合性 EMIVCCI class A
環境RoHS 指令準拠
MTBF（25℃常温）726,937 h
同梱物インストレーションガイド& 保証書1 部, 電源ケーブル 1 本, ラックマウントキット1 式 ゴム足４つ

オプション

SFPモジュールSFPモジュール
(※)搭載可能なSFPモジュールについては、営業までお問い合わせください。
電源ケーブル抜け防止ホルダOPT-CRK02
電源ケーブルOPT-AC100V-L-01、OPT-AC100V-L-02、OPT-AC100V-LK-01、OPT-AC100V-LK-02、OPT-AC200V-01、OPT-AC200V-02
