ギガビットL2 PoEスイッチ

NS2010VPEL-ES

  • 10/100/1000M RJ45(PoE+)

    x8

  • 100M/1G SFP

    x2

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

RJ45 PoE+ ×8ポート、 SFP×2スロット搭載
ファンレス設計のL2 PoEスイッチ

本製品は、シンプルな機能を搭載するNS2010VPELに、802.1x認証などセキュリティ機能、マルチキャスト機能ならびに管理機能をサポートした製品となり、
SNMP機能を活用した詳細なネットワーク監視とスタティックルート機能のサポートにより、VLANを用いて仮想的に分割されたネットワークの高度な管理と効率的な運用が可能となります。
また、PoE+対応により、1ポートあたり最大30W(装置全体で75W)の電力供給が可能です。 IPカメラ、ワイヤレスアクセスポイント、VoIP電話など、より多くのデバイスに対応し、設置場所の柔軟性が向上します。

主な機能

  • RJ45 PoE+ ×8、 SFP×2スロット
  • DHCP及びMLDスヌーピング機能搭載
  • SNMP対応によりネットワーク経由での管理が可能
  • IEEE802.1xポート認証によるセキュリティ機能を提供
  • Static Route機能対応
  • ジャンボフレーム(最大10,000bytes)に対応
  • 8,192個のMACアドレスエントリーに対応
  • IEEE802.1Q VLAN、ポートベース VLAN、 プライベートVLAN、ダイナミックVLANに対応
  • STP（IEEE802.1d標準）、RSTP（802.1w標準）、MSTP（802.1s標準）に対応
  • ストームコントロール機能に対応（Broadcast/Multicast/Unicast)
  • QoS機能搭載
  • 最大PoEバジェット(電力供給)75W
  • PoEスケジューリング機能搭載
  • RoHS対応
  • FANレス設計
  • 省エネIEEE802.3az準拠のEEEパワーマネジメント対応
  • 日本語対応のWebGUI管理画面
  • IPv6対応
  • IEEE802.3af/ at対応

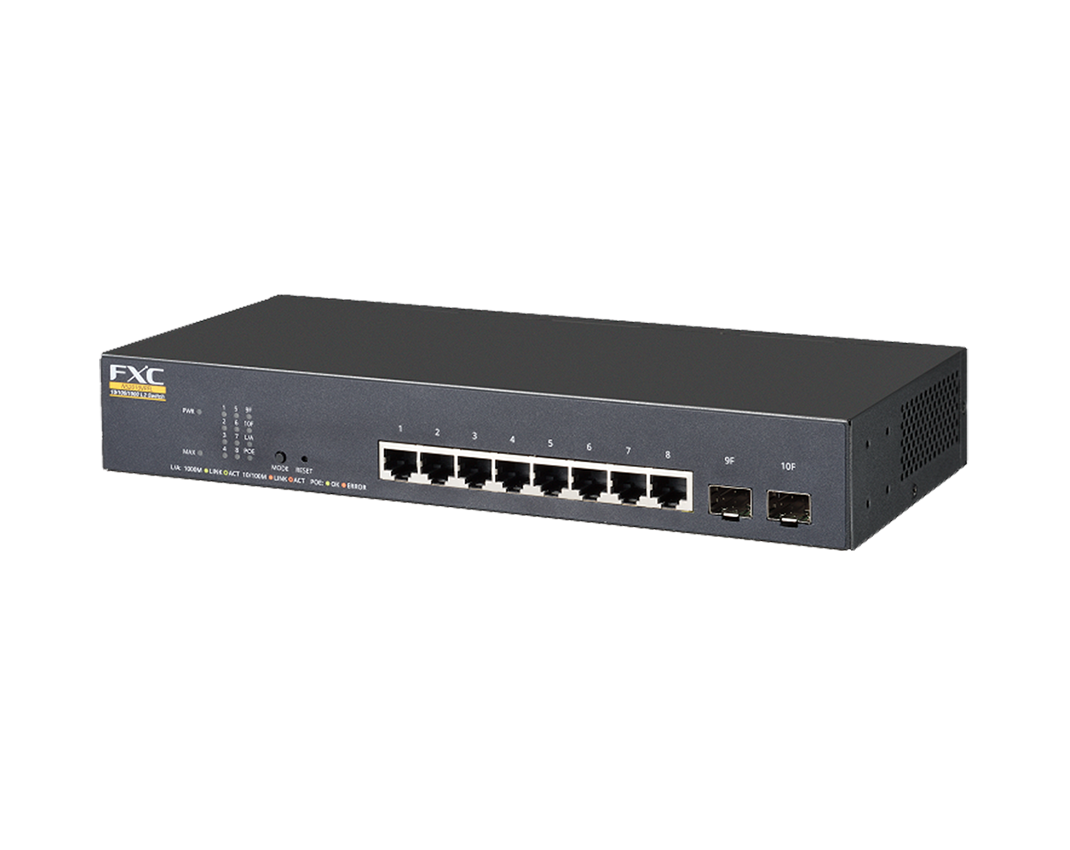

外観図

仕様

製品型番NS2010VPEL-ES
標準規格IEEE802.3z、IEEE802.3ab、IEEE802.3u、IEEE802.3、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1X、IEEE802.1af/at、IEEE802.3az
データ転送方式CSMA/CD
適合ケーブル[1000BASE-X]　MMF / SMF
[1000BASE-T]　Category 5e 以上 (UTP または STP)
[10BASE-T]　Category 3 以上 (UTP または STP)
伝送距離最大100ｍ（UTP）
伝送速度10/100/1000Mbps
ジャンボフレームサイズ10,000bytes
総スループット14.9Mpps(64bytes)
スイッチファブリック20Gbps
フレームバッファ512KB
MACアドレス登録数8,192
PoE機能[給電ポート]　1-8 ポート
[最大給電能力]　75W
[IEEE802.3af 準拠]　サポート(1ポートあたり最大15.4W供給)
[IEEE802.3at 準拠]　サポート(1ポートあたり最大30W供給)
[電力供給PINアサイン]　ペア1-2、ペア3-6
ループ検知遮断, 自動復旧
ストームコントロール〇
レートリミット64*(1-15625) kbps (ingress, egress)
ポートトランク(Static/LACP)[Static]　8 ポート/4 グループ
[LACP]　10 ポート/4 グループ
VLAN802.1Q VLAN Tagging、GVRP、Port-based VLAN、Private VLAN、アップリンクポート複数作成、Isolated,Community,Multi Grouping, Protocol-based VLAN、MAC-based VLAN、 Voice VLAN
トラフィック優先 QoSCoS/802.1p,DSCP, 輻輳回避tail-drop, プライオリティ キューイング8 段階, スケジューリング sp, wrr
時刻同期SNTP
マネジメントWebGUI
セキュリティ802.1X認証, Dynamic/Guest VLAN,MACベース認証 ,MACアドレスフィルタリング,HTTPS(SSL),ACL, IPv6 ACL,DHCPスヌーピング, IPv6 DHCPスヌーピング,ARPインスペクション,SSH v1/v2,SSHv6,DoSプロテクション
その他DHCPクライアント,ポートミラーリング(1:1,1:N)　ストームコントロール（Broadcast / Multicast / Unicast）
LED表示[PWR]
電源OFF : （消灯）
電源ON/正常 : （緑点灯）
リロード : （緑点滅)
[PoE-MAX(PoE Power MAX)]
(PoE消費電力)÷(PoEバジェット)
90%未満 : （消灯)
90%以上 : （橙点灯）
[Port LED(LINK/ACTモード時)]
リンクダウン : （消灯)
1000BASE-Tリンクアップ： （緑点灯)
10/100BASE-TXリンクアップ： （橙点灯)
[Port LED(PoEモード時)]
給電無し、PD未検出 ：（消灯）
PoE給電時 : (緑点灯)
PoEエラー : （橙点灯)
電源[定格入力/周波数]　AC100-240V, 50/60Hz
[最大入力電流]　0.28A(PoE: 1.16A)
[最大消費電力 PoE 給電]　114.2W
[最大消費電力 PoE 未使用時]　13.7W
[最大発熱量 PoE 給電]　98.21 kcal/h
[最大発熱量 PoE 未使用時]　11.78 kcal/h
省エネ法[Energy 消費効率(W/Gbit/s)]　1.37
[区分]　Ａ
[最大実効伝送速度（Gbit/s)]　10
[省エネ法基準合否]　Pass
[省エネ達成率]　234％
外形寸法（W*D*H）筐体：280×126× 44mm
AC アダプタ： 139×58×31mm
重量0.95kg（AC アダプタ含まず）
動作温度 / 湿度0℃～ +50℃ / 10% ～ 90% ※結露なきこと
保管温度 / 湿度40℃～ +70℃ / 5% ～ 95% ※結露なきこと
冷却方式FANレス
適合性 EMIVCCI class A
環境RoHS 指令準拠
MTBF（25℃常温）835,328 h
同梱物インストレーションガイド& 保証書1 部, 電源ケーブル（PSE） 1 本, ラックマウントキット1 式 ゴム足４つ, AC アダプタ（PSE）

オプション

SFPモジュールSFPモジュール
(※)搭載可能なSFPモジュールについては、営業までお問い合わせください。
電源ケーブル抜け防止ホルダOPT-CRK02
マグネットOPT-SW04、OPT-SW04-2
電源ケーブルOPT-AC100V-L-01、OPT-AC100V-L-02、OPT-AC100V-LK-01、OPT-AC100V-LK-03、OPT-AC200V-01、OPT-AC200V-02 ※ACアダプタへの接続となります。
