概要
NS1216は10/100/1000M RJ45 x 16を搭載するギガビットイーサネットスイッチです。
ループ検知機能・EEE機能の有効/無効の切り替え用にDIPスイッチを採用。 コンパクトでファンレス静音設計のため、設置スペースが限られている利用環境に適しています。また、データ送受信がないアイドル状態では省電力モードとなるパワーマネージメント機能を搭載しており、ランニングコストを抑制できます。
主な機能
- 10/100/1000M RJ45 x 16 搭載
- Auto MDI/MDI-Xに対応
- Auto Negotiationに対応
- ジャンボフレーム(最大10,000byte)に対応
- 8192個のMACアドレスエントリーに対応
- ファンレスによる静音設計
- ループ検知機能、EEE機能の設定が可能（DIPスイッチによる切替）
- ループ発生時のビープ音通知設定が可能（DIPスイッチによる切替）
- RoHS準拠

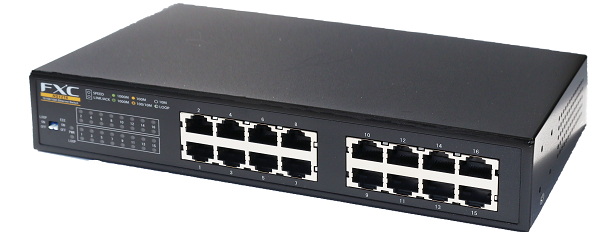

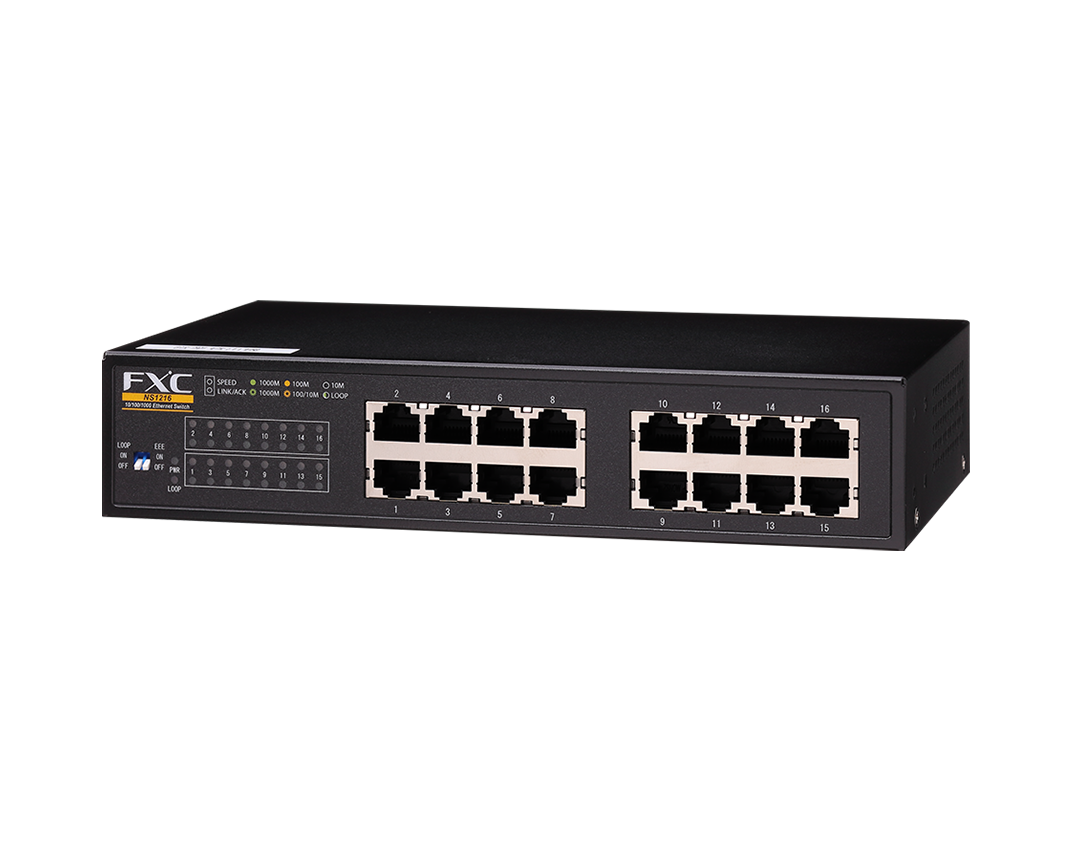

外観図
仕様
| 製品型番 | NS1216 |
|---|---|
| ポート設定 | [ポート有効/無効] 〇 [Auto-MDI/MDIX機能] 〇 [Auto-Negotiation機能] 〇 [HoLブロッキング防止] 〇 [フローコントロール] half duplex サポート/Full duplex IEEE802.3x standard |
| ループ検出*2 | [ビープ音通知] 〇 |
| 標準規格 | IEEE802.3z, IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3x、IEEE802.3az |
| アクセス方式 | CSMA/CD |
| データ転送方式 | Full/Half |
| データ転送速度 | 10/100/1000Mbps |
| イーサネットポート | [MDI/MDI-X] 全24ポート自動切替 [Duplex] Full/Half [Auto Negotiation] 対応 |
| 適合ケーブル | [10BASE-T] Category3以上 (UTPまたはSTP） [100BASE-TX] Category5以上 (UTPまたはSTP） [1000BASE-T] Category5e以上 (UTPまたはSTP） |
| 伝送距離 | 最大100m (UTP) |
| 伝送速度 | 10/100/1000Mbps |
| ジャンボフレームサイズ | 10,000byte |
| 総スループット | 23.8Mpps(64byte) |
| スイッチファブリック | 32Gbps |
| フレームバッファ | 512 kB |
| MACアドレス登録数 | 8,192 個 |
| LED表示 | [PWR] 起動(緑点灯)、電源OFF(消灯) [Loop] ループ検知（遅い赤点滅）、ループ未検知（消灯） [Port LED(SPEED)] 1000BASE-T リンク確立(緑点灯) 100BASE-TX リンク確立(橙点灯) 10/100BASE-T リンク確立またはリンク未確立(消灯) [Port LED(LINK/ACT)] 1000BASE-T 通信中(緑点灯) 10/100BASE-TX 通信中(橙点灯) 接続なし(消灯) ループ検知（遅い緑点滅） |
| Loop 検知機能 (DIPスイッチON/OFF動作)*1*2 | [UP] 有効 [ DOWN] 無効 |
| 電源 | [定格入力電圧/周波数] AC100-240V, 50/60Hz [最大入力電流] 0.19A [最大消費電力] 10.1W [最大発熱量] 8.68kcal/h |
| 外形寸法 | 215mm(W) x130mm(D) x 44mm(H) |
| 質量 | 0.95kg |
| 保管時温度/湿度 | [動作時温度/湿度] 5℃～50℃/10%～95% ※結露なきこと [保管時温度/湿度] -40℃～+70℃/5%～90% ※結露なきこと |
| 冷却方式 | ファンレスによる自然空冷 |
| 適合性 | EMI規格 VCCIクラスA |
| 信頼性 | MTBF:315,290h |
| 環境 | RoHS |
| 同梱物 | AC100V電源ケーブル x1本、ゴム足 x 4個、19インチラックマウントキット一式、インストレーションガイド＆保証書 |
| 注意事項 | *1 : 電源OFF時にDIPスイッチ操作でON/OFFの切替。 *2 : ループ検知機能のDIPスイッチをONにした状態で電源投入後、ループ検知DIPスイッチを操作することで、ピープ音のON/OFF切替が可能。 ・ ビープ音の有効 : DIP上側 ・ ビープ音の無効 : DIP下側 |
オプション
| 電源ケーブル抜け防止ホルダ | OPT-CRK02 |
|---|---|
| マグネット | OPT-SW04-2 |
