40Gアップリンク 10ギガビット L3スイッチ

FXCX9526F

  • 1G/10G SFP+

    x20

  • 10G/25G SFP28

    x4

  • 40G QSFP+

    x2

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

FXCX9526F は、アップリンクとして、40G対応可能な QSFP+を2スロット搭載したL3スイッチです。

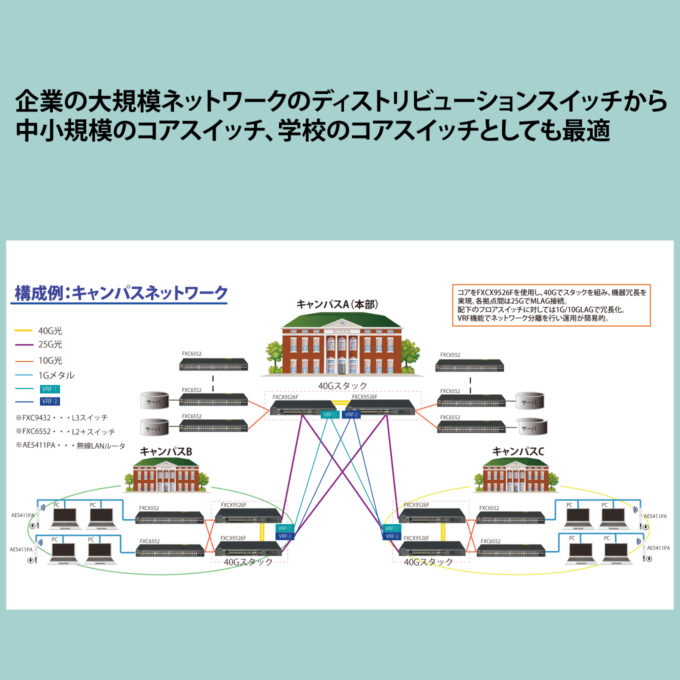

スイッチングファブリックMax 760Gbps、総スループットMax 565Mbps(64bytes)のハイパフォーマンスで広帯域と冗長性、可用性が必要とされる企業の大規模ネットワークのディストリビューションスイッチから、中小規模のコアスイッチとしても適しており、様々なニーズに対応します。
また、ハードウェアスタッキングにおいては、2Uサイズの省スペースで可能。その他にも、電源モジュール、FANモジュールの冗長化も可能で耐障害性の高いネットワーク環境も構築できます。

主な機能

  • 1G/10G SFP+ ×20、10G/25G SFP28 ×4、 40G QSFP+ ×2のスロット構成
  • 電源モジュール、FANモジュール、SFPモジュールはホットスワップ対応
  • ジャンボフレーム(最大9216bytes)に対応
  • 32000個のMACアドレスエントリー、16000個のARPエントリーをサポート
  • 最大4000のダイナミックルートを学習可能
  • 管理コンソールポート、MGMTポート、管理プロトコル(SNMP/HTTP/HTTPs/Telnet/SSH)に対応
  • 使い慣れたコマンドラインインターフェース
  • ダイナミックルーティングとして、RIP,OSPFを標準装備
  • IPv6ルーティングをサポート
  • スタッキング機能による機器冗長性
  • ITU-T準拠リングプロトコルを搭載
  • リンクディテクション機能によるループ検知、通信路の断線など検知
  • IPv4/IPv6 ACL、MAC ACLを搭載し、in/out方向によるL2からL4レベルのパケットコントロールが可能
  • CoS/DSCP、QoSスケジューリング、policy-map(CBWFQ)に対応し、QoSによる柔軟なトラフィックポリシー 設定が可能
  • ARPインスペクション, IPソースガードをサポートし、不正アクセスを制御
  • 省エネIEEE802.3az準拠EEEパワーマネジメント対応
  • RoHS対応

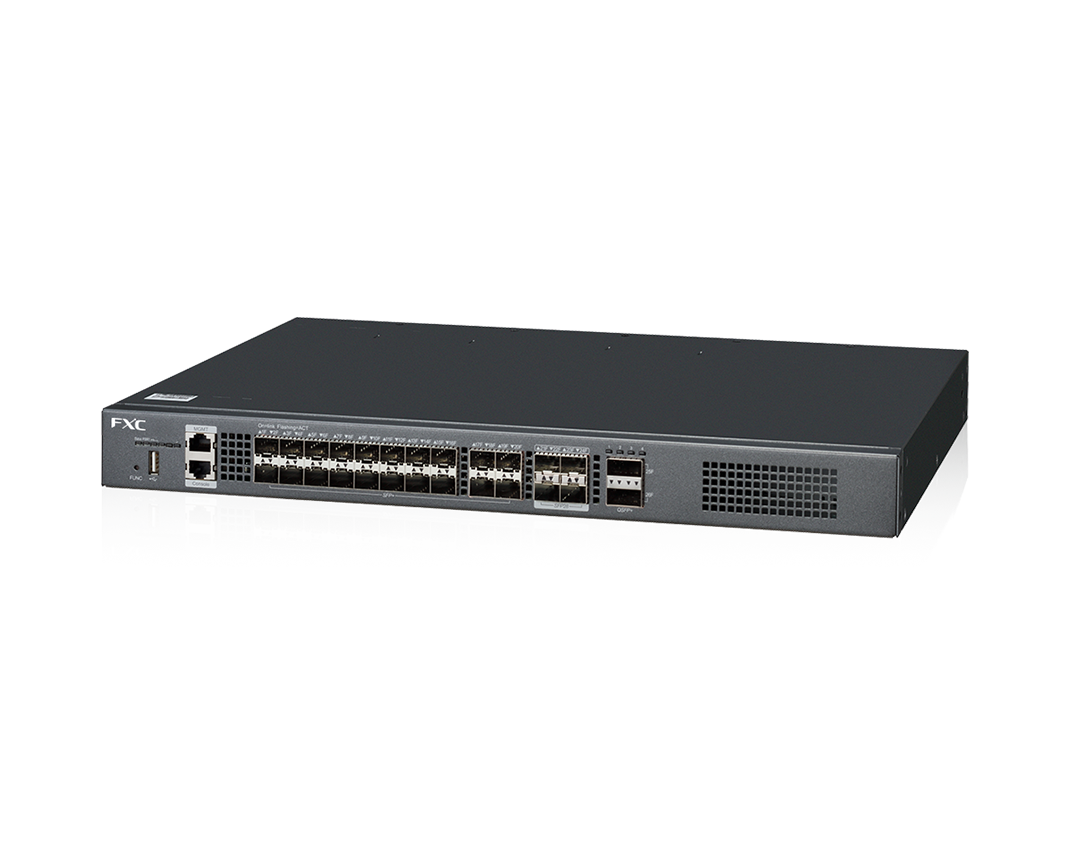

外観図

仕様

製品名FXCX9526F
ポート[1G/10G SFP+] 　20スロット
[10G/25G SFP28]　4スロット
[40G QSFP+] 　2スロット
標準規格IEEE802.3ba、IEEE802.3by、IEEE802.3cc、IEEE802.3ae、IEEE802.3z、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1X
伝送距離SFPの選択による
伝送速度1G/10G/25G/40Gbps
ジャンボフレームサイズ9,126bytes(最大)
総スループット565 Mpps(64byte)
スイッチングファブリック760 Gbps
フレームバッファ4 MB
フラッシュメモリFlash: 1 GB / RAM: 1 GB
MACアドレス登録数32,000
ハードウェアスタッキング[台数] 　2台
[インターフェース] 　DAC, SFP, SFP+,SFP28, QSFP+モジュール
L３機能RIP/RIPng、OSPFv2/OSPFv3、ECMP、IS-IS/IS-ISv6、BGP/BGP+4、BFD、Static Routing、VRRP、PBR、DHCP Relay、IPv6 DHCPリレー、Ping IPv4/v6、Traceroute IPv4/v6、ICMPv6、VRF(最大VRF数：100)、MPLS
ループ検知自動復旧
ストームコントロール〇
レートリミット64*(1-15625) kbps
スパニングツリーIEEE 802.1d STP/IEEE 802.11w RSTP/IEEE 802.1s MSTP
ポートトランク (Static/LACP)最大8ポート/最大128グループ
VLANVLAN(ID1-4094)、802.1Q VLAN Tagging、802.1Q VLAN Tag Q-in-Q、GVRP、Port-based VLAN、Private VLAN、Multiple Uplink Port(Isolated、Community、Multi Grouping)、Voice VLAN
トラフィック優先　QoSCoS/802.1p、DSCP、プライオリティキューイング 8段階、Police-map(CBWFQ)、スケジュ―リング/ 輻輳回避
時刻同期NTP v3/v4、NTP IPv6
マルチキャストIGMP v1/v2/v3、IGMP Snooping v1/v2/v3、MLD、MLD Snooping v1/v2、Multicast routing
セキュリティIEEE802.1X、Dynamic/Guest VLAN、MACベース認証、MACアドレスフィルタリング、ポートセキュリティ、ACL、IPv6 ACL、Webリダイレクト認証、DHCPスヌーピング、IPv6 DHCPスヌーピング、IPソースガード、IPv6ソースガード、 ARPインスペクション、SSH v1/v2、SSHv6、HTTPS、DoSプロテクション、CPUプロテクション
マネジメントWebマネジメント、Web管理認証、Console management、マネジメントポート、Baud Rate、Telnet、Telnet v6
その他DHCPサーバ(IPv4)、DHCPクライアント、ポートミラーリング
LED表示[PWR1/PWR2] 正常時：緑点灯、異常時：赤点灯、電源OFF：消灯
[Status] 正常時：緑点灯、温度警告：橙点灯、電源OFF：消灯
[MGMT]データの送受信、正常時：緑点灯
[FAN]正常時：緑点灯、異常時：赤点灯
[Port LED]
リンク確立時：点灯、通信中：点滅
Port SFP+: 1G/10G link-up(緑点灯)、データ送信(緑点滅)
Port SFP28: 25G link-up(緑点灯)、データ送信(緑点滅)
Port QSFP+: 40G link-up(緑点灯)、データ送信(緑点滅)
電源[定格入力/周波数] AC100-240V, 50/60Hz
[最大入力電流] 0.83 A (AC100V)
[最大消費電力] 81.2W
[最大発熱量] 69.8 kcal/h
省エネ法[Energy 消費効率（W/Gbit/s）] -
[区分] A
[最大実効伝送速度（Gbit/s)] -
[省エネ達成率] -
外形寸法440(W)x330(D)x43.6 (H) mm
重量5.17 kg（電源モジュール１台込み）
動作温度 / 湿度0℃～+50℃ / 10%～90% ※結露なきこと
保管温度 / 湿度-40℃～+70℃ / 5%～95% ※結露なきこと
冷却方式FANによる冷却
適合性 EMIVCCI class A
環境RoHS指令準拠
信頼性MTBF 1 ,153,592h(25℃常温）
同梱物インストレーションガイド＆保証書1部、コンソー ルケーブル1本、アース線1本、ラックマウントキッ ト1式、ゴム足4個
※FXCX9526Fは電源モジュールを付属しておりません。別途、電源モジュール(FXCX9526F-PWU15)をご購入いただく必要がございます。

オプション

電源モジュール
（※電源ケーブルも同梱されています）		FXCX9526F-PWU15
1G/10G SFP+モジュールSFPモジュール
(※)搭載可能なSFPモジュールについては、営業までお問い合わせください。
25G SFP28モジュール SFP28-25G-SR
40G QSFP+モジュール QSFP-40G-SR4
40G QSFP+アクティブオプティカル ケーブル(AOC)OPT-STCB02
10G SFP+ ダイレクトアタッチ ケーブル(DAC)FXC9432-10G-CU1M
電源ケーブルOPT-AC100V-LK-01、OPT-AC100V-LK-02、OPT-AC200V-01、OPT-AC200V-02
