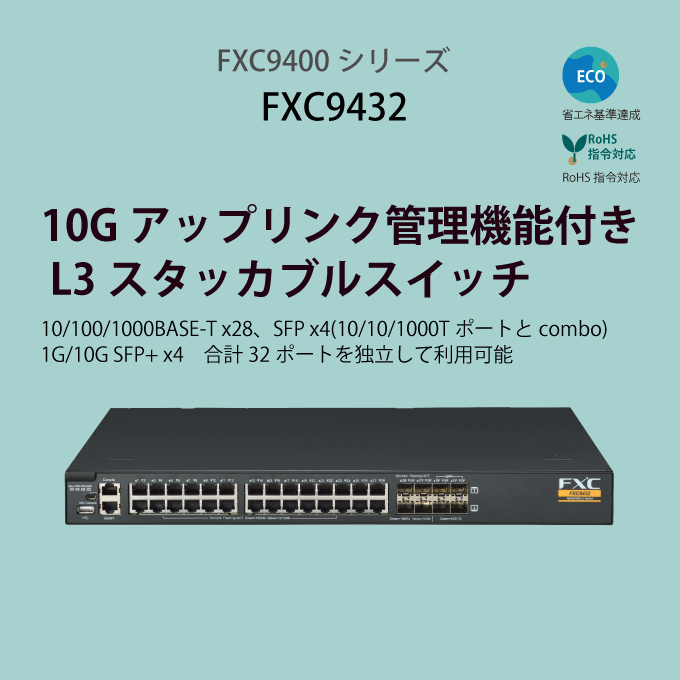

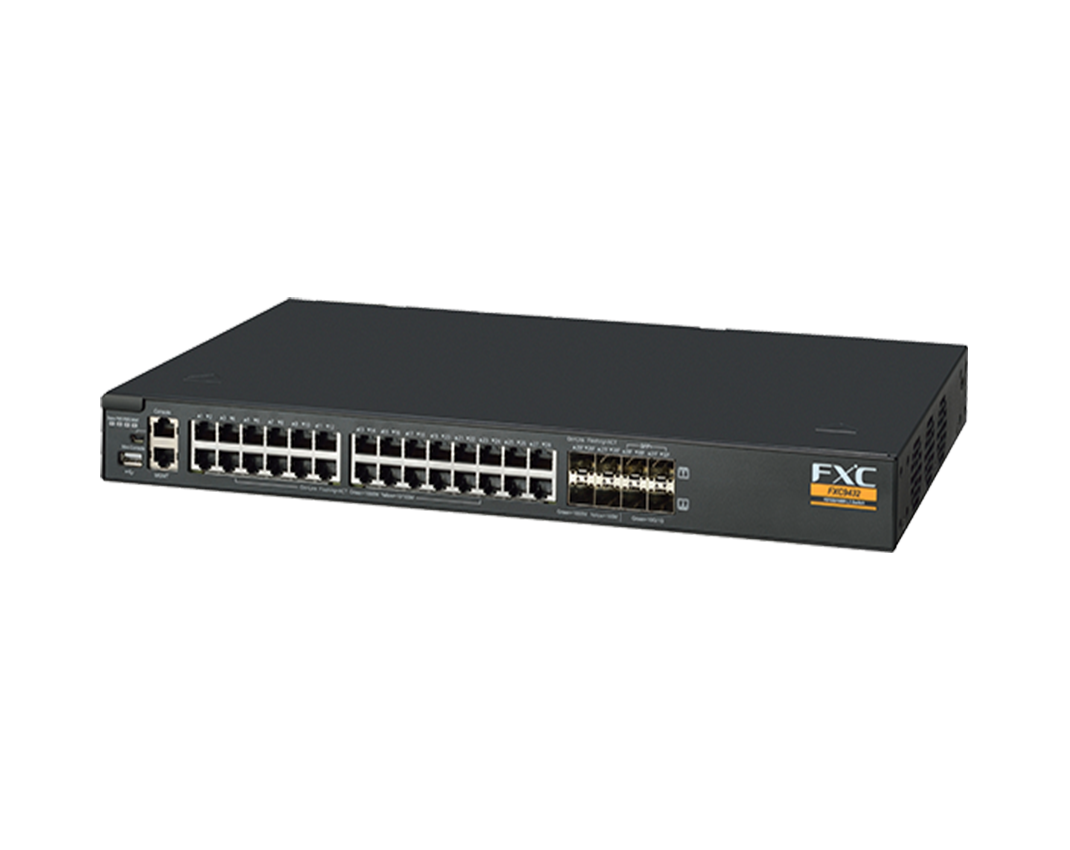

10Gアップリンク L3スタッカブルスイッチ

FXC9432

  • 10/100/1000M RJ45

    ×24

  • 1G/10G SFP+

    ×4

  • RJ45 / SFP （Combo)

    ×4

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

FXC9432は、10/100/1000BASE-T RJ45 x 24、RJ45/1G SFP(Combo) x4、1/10GBASE-RのSFP+ x 4 を搭載した管理機能付ルーティングスタッカブルスイッチです。

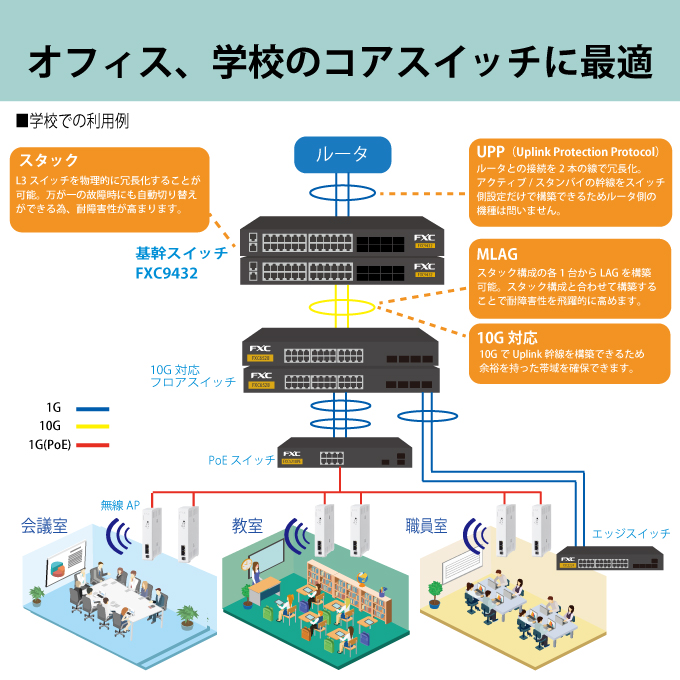

多彩なルーティングプロトコル、IPv6ルーティングをサポートし、マルチキャストルーティングなど小規模ながらも複雑化するネットワークのコアスイッチとして機能します。
ポートベースVLANの他、IEEE802.1QタグVLANやプロトコルベースVLAN、Voice VLANにも対応し、セキュリティ面でも802.1x認証の機能を持ち合わせ、ホテルやオフィス、マンション、学内など多彩なネットワーク環境にも柔軟に対応します。

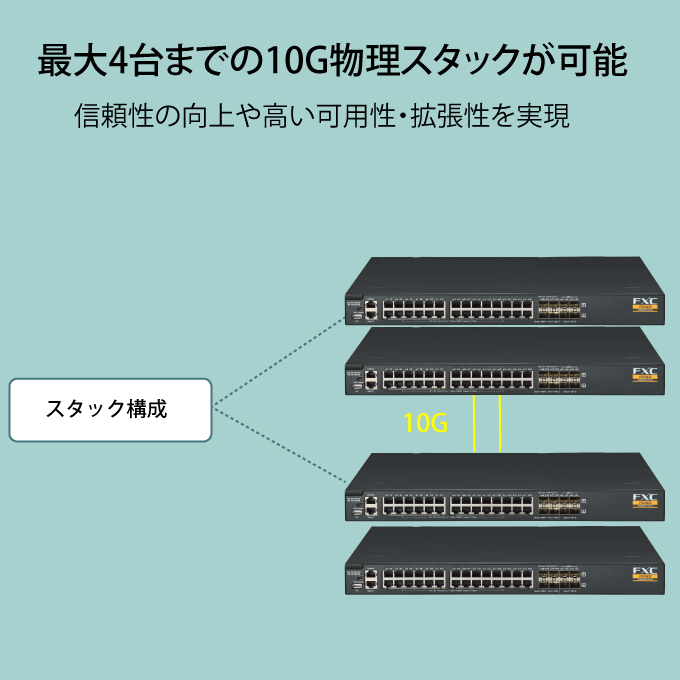

また、前面の10Gポートで最大4台までのハードウェアスタックが可能であり、ポート拡張や耐障害性の高いネットワーク構築を実現します。

※mini-USB コンソールケーブルをご利用されるお客様は、こちらよりドライバーのダウンロードをお願いいたします。

主な機能

  • RJ45 x24、RJ45 / SFP(Combo) x4、SFP/SFP+(1G/10G)スロットx4 装備
  • ジャンボフレーム(最大9,216bytes)に対応
  • 64,000個のMACアドレスエントリーをサポート
  • 管理コンソールポート、MGMTポート、miniUSBコンソールポート、管理プロトコル（SNMP/Http/Https/Telnet/SSH）に対応
  • 信頼性向上とノイズ低減効果のあるオートファンコントロール機能を搭載
  • 冗長化電源をサポート
  • IPv6 マネジメント、IPv6ルーティングが可能
  • 使い慣れたコマンドラインインターフェース
  • ポートベース VLAN, IEEE802.1Q VLAN、Voice VLAN 、Q-in-Q(double tagging)機能対応
  • IEEE 802.3x (Full Duplex 時)のフローコントロール機能を搭載
  • 各ポートで802.1p /DSCP /TOSのQoSをサポート
  • ループ検知/遮断機能搭載
  • IEEE 802.1x セキュリティ機能に合わせVLAN登録及びGuest VLANを搭載
  • STP（IEEE802.1d準拠）、RSTP（802.1w準拠）、MSTP（802.1s準拠）をサポート
  • スマートな冗長構成のためのITU-T準拠リングプロトコルを搭載
  • IPマルチキャストとしてIGMPスヌーピング /IGMP拡張機能でのマルチキャストVLAN送信 /クエリ /ファストリーブ /フィルタリング /グループ制限 /PIMに対応
  • ACL機能でL2 ～ L4 /ACL80 /IPv6 ACLのパケットコントロールに対応
  • ポート毎の入力・出力レートコントロールに対応
  • ブロードキャスト/マルチキャスト/ユニキャスト ストームコントロール対応
  • ARPインスペクション、IPソースガードに対応
  • SNMP 対応によりネットワーク経由での管理が可能、RMON1，2，3，9搭載
  • SFP トランシーバの DDMI に対応
  • テキストベースでのコンフィグアップロード、ダウンロードに対応
  • DHCP Client / DHCP Option 82 Relay / DHCP Snooping機能で不正アクセスへのセキュリティを強化
  • L3ルーティングプロトコルとしてRIP /OSPF /ECMP /IS-IS /BGP /Static routing をサポート
  • MPLS-VPN, IPv4/v6 VRFをサポート
  • 省エネ IEEE802.3az準拠 EEEパワーマネジメント対応
  • RoHS 対応
  • ZTP対応により機器設置時の作業負荷を軽減

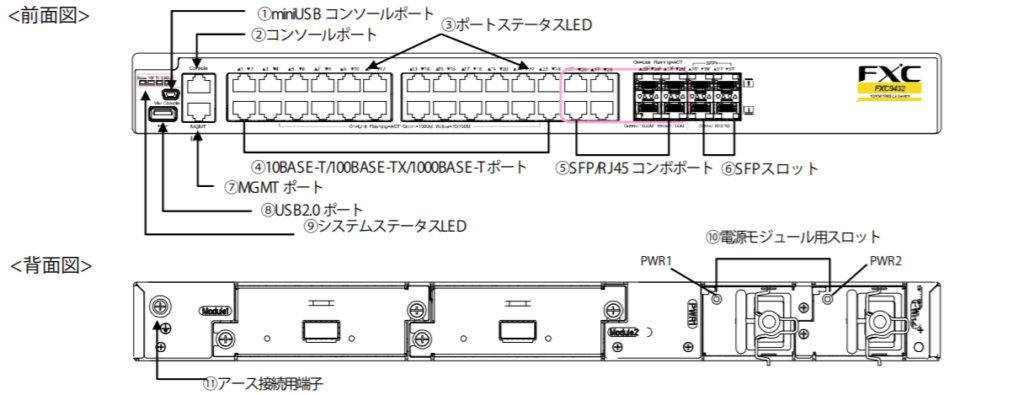

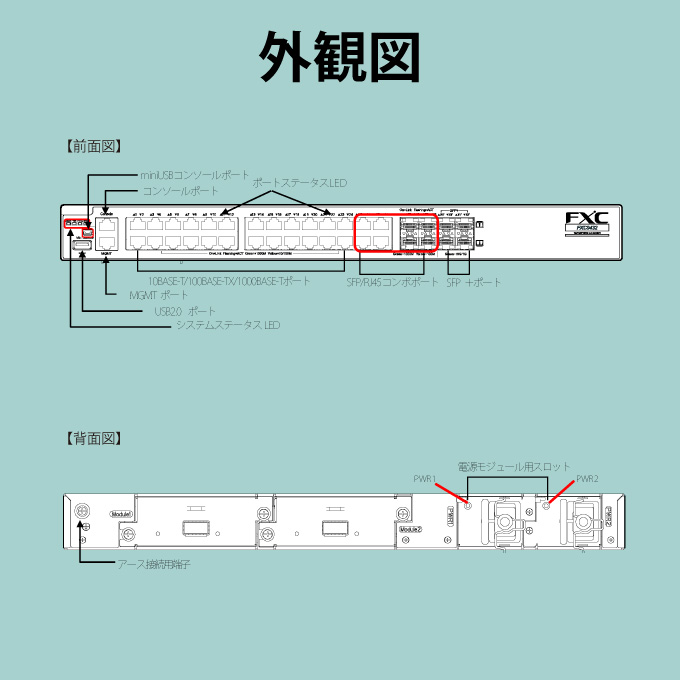

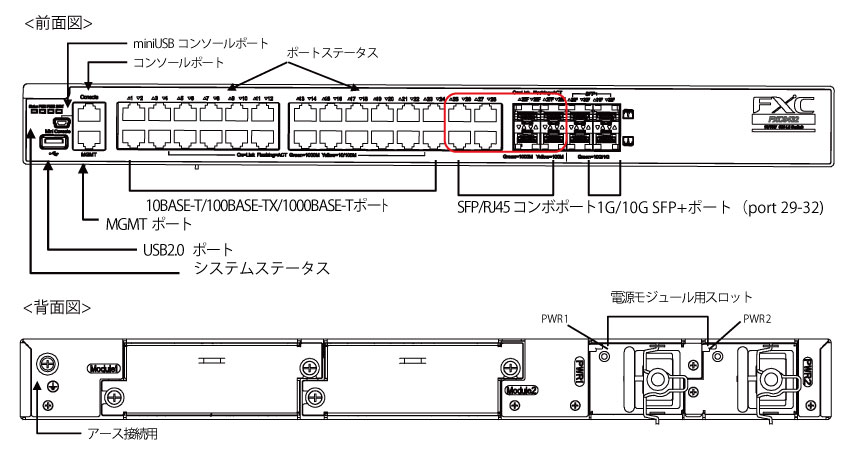

外観図

仕様

標準規格IEEE802.3ae,IEEE802.3z,IEEE802.3ab,IEEE802.3u, IEEE802.3i,IEEE802.3x,IEEE802.1D,IEEE802.1w,IEEE802.1s, IEEE802.1p,IEEE802.1Q,IEEE802.3ad,IEEE802.1X,IEEE802.3az
データ転送速度10/100/1000Mbps(CSMA/CD)　10Gbps
イーサネットポート10/100/1000M RJ45 x 24 , 10/100/1000M RJ45 or 1G SFP コンボポート x 4, 1G/10G SFP(SFP+) x 4
Duplex Full
Auto Negotiation 対応
適合ケーブル1000BASE-T:Category5e以上(UTPまたはSTP)
100BASE-TX:Category5 以上(UTPまたはSTP)
10BASE-T:Category3 以上(UTPまたはSTP)
伝送距離最大100m(UTP)
機能[スイッチング転送方式]　ストア＆フォワード方式
[総スループット]　102Mpps(64byte)
[総帯域幅]　136Gbps
[フレームバッファ]　4MB
[フラッシュメモリ]　Flash: SPI 512MB / RAM: DDRⅡ 1024MB
[MACアドレス最大登録数]　64,000個
[VLAN]　VLAN(ID1-4094),IEEE802.1Q Tagging, IEEE802.1Q VLAN Tag Q in Q,GVRP,Port-based VLAN, Private VLAN(アップリンクポート複数作成,Isolated,Community,Multi Grouping),MAC-based VLAN,Subnet-based VLAN, Voice VLAN
[VLAN同時登録最大数]4094
[ポートトランク(Static/LACP)]　最大8ポート/最大256グループ(変更可能)
[マルチキャスト]　IGMP v1/ v2/v3, IGMP Snooping v1/ v2/v3,Multicast routing,MVR
[スパニング・ツリー]　IEEE802.1D STP , IEEE802.1w RSTP ,IEEE802.1s MSTP
[トラフィック優先QoS]　CoS/IEEE802.1p, DSCP, プライオリティキューイング8段階
[ポート設定]　ポート有効/無効,Auto-MDI/MDIX,Auto-Negotiation,Speed/Duplex/ MDI固定, HOLブロッキング防止, フロー制御
[ジャンボフレームサイズ]　9,216bytes(最大)
[帯域制御]　64kbps～10,000,000kbps
[マネジメント]　Webマネジメント、CLI(RJ45, Mini USB)、Telnet、SMTP、SNMP(v1/v2c/v3) 、SNMP over IPv6、RMON、sFlow、LLDP、Syslog(IPv4/v6)
[セキュリティ]　 IEEE802.1x、Dynamic / Guest VLAN、MACベース認証、MACアドレスフィルタリング、ポートセキュリティ、ACL、IPv6 ACL、DHCPスヌーピング、IPv6ソースガード、IPソースガード、ARPインスペクション、ARPスプーフィング、SSH v1/v2、SSHv6、HTTPS、DoSプロテクション、CPUプロテクション
[その他]　DHCPサーバ(IPv4/IPv6)、DHCPクライアント、ループ検知/遮断機能、ポートミラーリング、ストームコントロール(Broadcast/Multicast/Unicast)、時刻同期(NTP/SNTP)、ハードウェアスタッキング(最大4台※) ※SFP+使用(ダイレクトアタッチケーブル可)、RIP/RIPng、 OSPF/OSPFv3、ECMP、IS-IS/IS-ISv6、BGP/BGP+4、MPLS、VRF、IPv6 DHCPリレー、Ping IPv4/v6、Traceroute IPv4/v6、ICMPv6、 (※2019年5月中旬以降対応予定：ZTP)
LED表示[PWR1/PWR2]　正常時(緑):点灯、異常時(赤):点灯、電源OFF:消灯
[Status]　正常時(緑):点灯、起動中または電源OFF：消灯
[MGMT (マネジメント)]　リンク確立時：点灯 、通信中：点滅
10/100Mbps(橙)、1000Ｍbps(緑)
[LINK/ACT]　リンク確立時：点灯 、通信中：点滅
Port 1～28: 10/100Mbps(橙)、1000Mbps(緑)
Port29～32: 1/10Gbps(緑)
電源[定格入力電圧/周波数]　AC100-240V、50/60Hz
[最大入力電流]　2A
[最大消費電力]　40W
[最大発熱量]　34.4Kcal/h
省エネ法[Energy消費効率]　0.506W/Gbit/s
[区分]　A
[最大実効伝送速度]　68Gbit/s
[省エネ達成率]　308%
環境条件[動作時温度/湿度]　0～50℃/10～90% ※結露なきこと
[保管時温度/湿度]　-40～70℃/5～90% ※結露なきこと
外形寸法440mm(W)×280.5mm(D)×44mm(H)
重量4.31kg (PSU x 1含む)
適合性[EMI規格]　VCCIクラスA
信頼性200,000時間（25℃常温時）
冗長化電源: AC電源 265,505h、 DC電源 4,262,204h
環境RoHS指令準拠

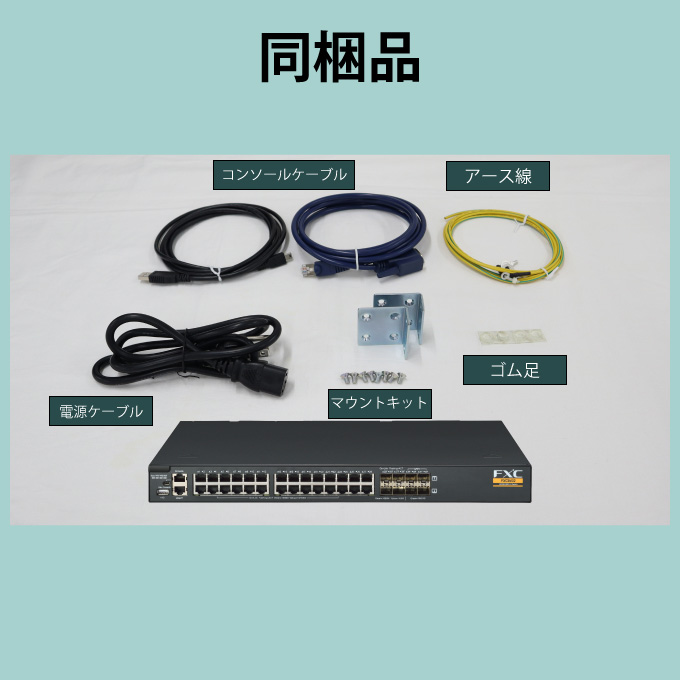

同梱物AC100V用電源ケーブル1本、コンソールケーブル2本,アース線1本、ラックマウントキット1式, ゴム足4個,、インストレーションガイド&保証書1部

オプション

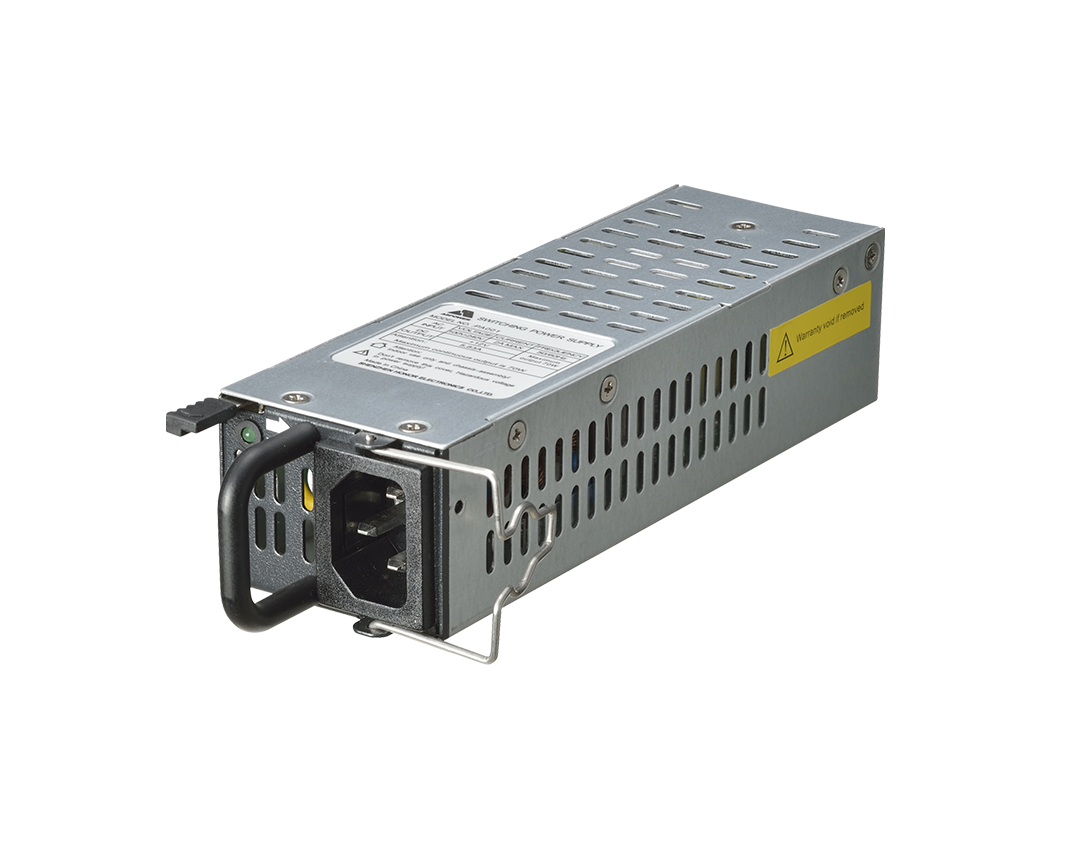

FXC9432用　ACリダンダント電源ユニットFXC9432-RPU15
FXC9432用　DCリダンダント電源ユニットFXC9432-RPU45
10G SFP+ ダイレクトアタッチ ケーブル(DAC)FXC9432-10G-CU1M
