概要

NS1224は10/100/1000M RJ45 x 24ポート搭載するイーサネットスイッチです。
DIPスイッチからループ検知機能・EEE機能の有効/無効の切り替えが可能です。 さらにループ発生をビープ音で知らせる通知機能を搭載しています。
NS1224はファンレス設計でありながら、省スペースに設置できる小型イーサネットスイッチです。

主な機能

  • 10/100/1000M RJ45 x 24 搭載
  • Auto MDI/MDI-Xに対応
  • Auto Negotiationに対応
  • ジャンボフレーム(最大10,000byte)に対応
  • 8192個のMACアドレスエントリーに対応
  • ファンレスによる静音設計
  • 定期的なループ検知フレーム発出により、ネットワークループの検出が可能
  • IEEE802.3az準拠のEEE power-saving機能に対応
  • DIPスイッチでループ検知機能、EEE機能のon/off切り替えに対応
  • ループ発生時、ビープ音通知が可能（DIPスイッチによる切り替え）
  • RoHS準拠

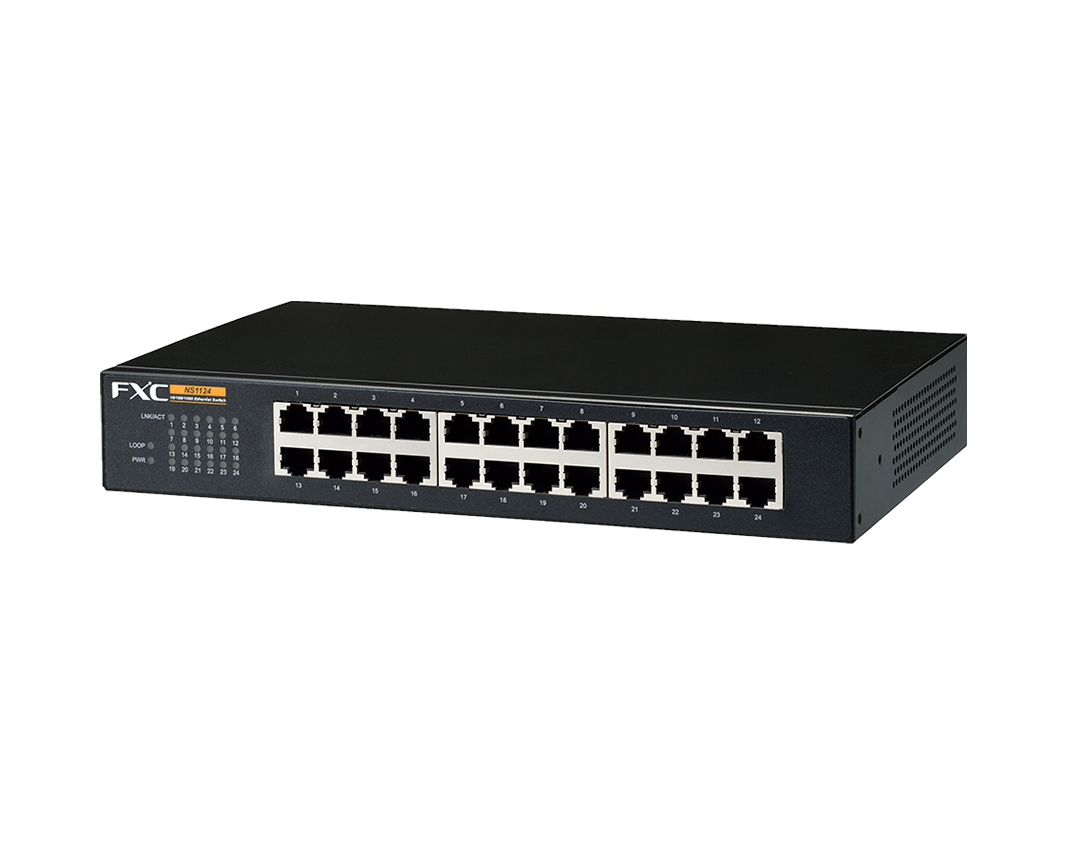

外観図

仕様

製品型番NS1224
標準規格IEEE802.3z, IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3x、IEEE802.3az
データ転送速度10/100/1000Mbps(CSMA/CD)
イーサネットポート[MDI/MDI-X]　全24ポート自動切替
[Duplex]　Full/Half
[Auto Negotiation]　対応
適合ケーブル[10BASE-T]　Max 100m (UTP)
[100BASE-TX]　Category3以上 (UTPまたはSTP）Category5以上 (UTPまたはSTP）
[1000BASE-T]　
[1000BASE-X]　Category5e以上 (UTPまたはSTP）
機能[スイッチングモード]　ストア＆フォアード方式
[フローコントロール]　Full Duplex: IEEE802.3x 準拠
Half Duplex: バックプレッシャ
[総スループット]　35.7Mpps(64byte)
[スイッチングファブリック]　48Gbps
[ユーザ設定機能]　EEE,ループ検知機能
[バッファ容量]　512KB
[フラッシュメモリ容量]　4MB
[MACアドレス登録数]　8,192(セルフラーニング方式)
[ジャンボフレームサイズ]　10,000byte
[エージングタイム]　300秒
[ループ検知フレーム]　送信間隔2秒
[フレーム透過]　802.1q vlan tag,BPDU,802.1x EAP,LLDP,IPv6 ND/NA
LED表示[PWR]　起動(緑点灯)、電源OFF(消灯)
[LINK/ACT]　1000BASE-T 通信中(緑点滅)
10/100BASE-TX 通信中(橙点滅)、接続なし(消灯)
[SPEED]　1000BASE-T リンク確立(緑点灯)
100BASE-TX リンク確立(橙点灯)
10BASE-T リンク確立またはリンク未確立(消灯)
[LOOP]　ループ検知時(緑遅点滅)、未検知時(消灯)
DIPスイッチ[EEEモード設定(上段)＊1]　ON(DIP右側)：EEEの有効　OFF(DIP左側)：EEEの無効
[ループ検知モード(下段)＊1]　ON(DIP右側)：ループ検知の有効＊2　OFF(DIP左側)：ループ検知の無効
電源[定格入力電圧/周波数]　AC100-240V, 50/60Hz
[最大入力電流]　0.28A
[最大消費電力]　16.2W
[最大発熱量]　13.9kcal/h
保管時温度/湿度[動作時温度/湿度]　0℃～+50℃/10%～90%　※結露なきこと
[保管時温度/湿度]　-40℃～+70℃/5%～90%　※結露なきこと
外形寸法280mm(W) x180mm(D) x 44mm(H)
質量 1.78kg
適合性EMI規格 VCCIクラスA
信頼性MTBF:300,000h (25℃常温時)
環境RoHS
省電力IEEE802.3az準拠 EEEによる省電力機能に対応
省エネ法[区分]　D
[最大実効伝送速度]　24Gbit/s
[エネルギー消費効率]　0.68W/Gbit/s
[省エネ達成率]　155%
同梱物電源ケーブル、ゴム足4個、ラックマウントキット(金具2個、ネジ8本)、インストレーションガイド＆保証書
注意事項*1 : 電源OFF時にDIPスイッチ操作でON/OFFの切り替えが可能。
*2 : ループ検知機能のDIP SWをONにした状態で電源投入後、 　 さらにループ検知DIP SWを操作することで、ピープ音のON/OFF切り替えが可能。
・ ビープ音の有効 : DIP右側　(ループ検知有効時のDIP位置)
・ ビープ音の無効 : DIP左側
