概要
軽量・コンパクトサイズで、オフィスなどの小スペース設置にも最適
ループ検知機能搭載で、ループが起こりやすい環境でも安心して使用可能なイーサネットスイッチです。
主な機能
- 軽量、コンパクトなプラスチック筐体採用
- 電源内蔵で省スペース
- マグネットの標準装備で容易に設置可能
- 電源ケーブルの抜け落ちを防止するケーブルホルダ同梱
- 全ポートにMDI/MDI-X自動切替機能を搭載
- オートネゴシエーション（10BASE-T/100BASE-TX、Full/Half Duplex自動認識）機能をサポート
- IEEE 802.3x (Full Duplex 時)とバックプレッシャ(Half Duplex 時)の各フローコントロール機能を搭載
- ループ発生をビープ音とLED で知らせるループ検知機能
- ジャンボフレーム(最大9,216bytes)に対応
- 2,112 個のMAC アドレスエントリーをサポート
- EAP/BPDU/LACP/LLDP/ IGMP 及びTag フレーム透過
- 省エネIEEE802.3az 準拠EEE パワーマネジメント対応
- RoHS 対応

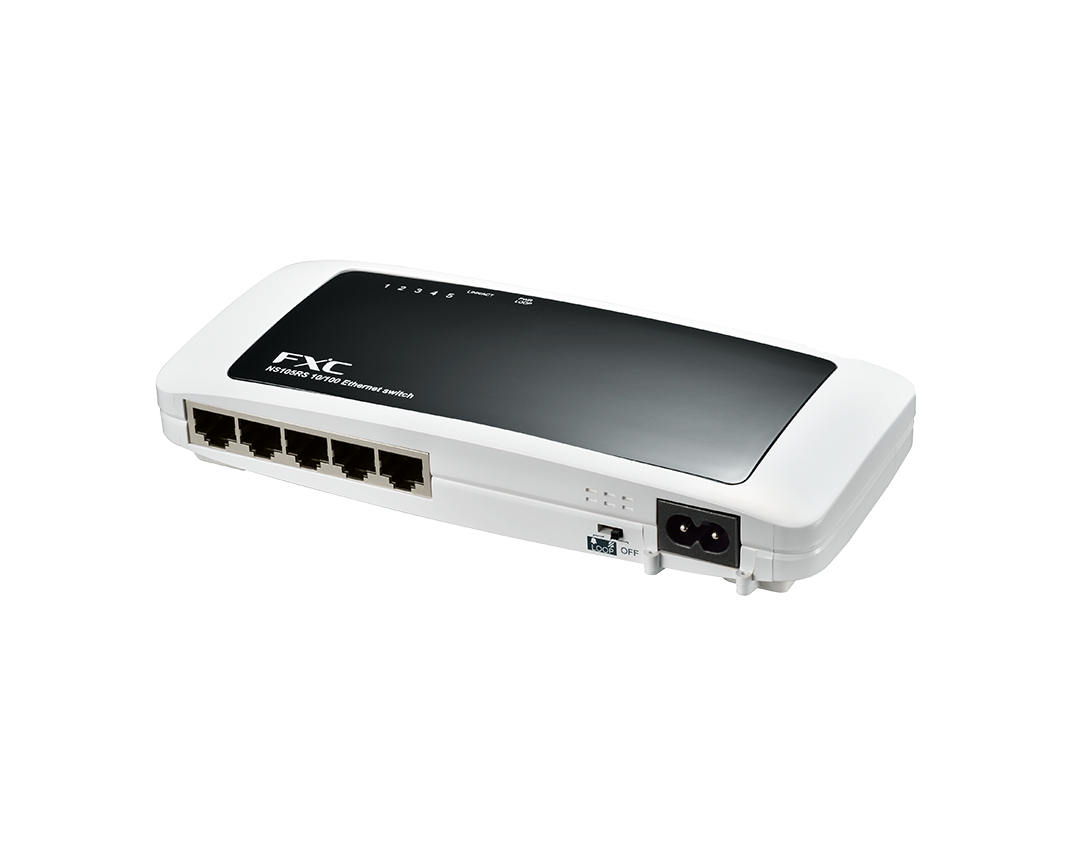

外観図
仕様
| 標準規格 | IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3az |
|---|---|
| データ転送速度 | 10/100Mbps(CSMA/CD) |
| イーサネットポート | [10/100M RJ45] 5 ポート(MDI/MDI-X 自動切替) [Duplex] Full/Half [Auto Negotiation] 対応 |
| 使用ケーブル | [10BASE-T] UTPカテゴリ3以上 [100BASE-TX] UTPカテゴリ5以上 |
| 機能 | [スイッチングモード] ストア&フォワード方式 [総スループット] 0.74Mpps(64byte) [総帯域幅] 1.0Gbps [フローコントロール] Full Duplex IEEE802.3x 準拠 Half Duplex バックプレッシャ [バッファ容量] 128Kbytes [MACアドレス登録数] 2,112個 [最大転送フレーム長] 9,216bytes [エージングタイム] 300秒 [ループ検知機能] LED及びビープ音によって通知 |
| LED表示/ボタン | [PWR] PWR・電源ON(緑)、ループ検知時(赤点滅) [ポート] Link/Act(緑)、通信時(緑点滅)、ループ検知時(緑遅点滅)、Link非確立(消灯) |
| DIPスイッチ | [ループ検知 ON/OFFスイッチ] ON時：LEDとビープ音でループ検知お知らせ OFF時：LEDでループ検知お知らせ |
| 電源 | [定格入力電圧/周波数] AC100-240V、50/60Hz [最大入力電流] 0.5A [最大消費電力] 1.7W [最大発熱量] 1.46kcal/h |
| 冷却方式 | FAN less・自然空冷 |
| 環境条件 | [動作時温度/湿度] 0℃～50℃/10%～90% ※結露なきこと [保管時温度/湿度] -20℃～70℃/5%～90% ※結露なきこと |
| 外形寸法 | 192mm（W）x 83mm（D）x 35mm（H） ※突起部含まず |
| 重量 | 227g |
| 適合性 | EMI規格 VCCI ClassB |
| 信頼性 | MTBF 191,576h (25℃常温時) |
| 環境 | RoHS指令準拠 |
| 省エネ法 | [区分] D [最大実行伝送速度] 1.0Gbps [エネルギー消費効率] 0.3WGbps [省エネ達成率] 176％ |
| 同梱物 | AC100V用電源ケーブル、インストレーションガイド&保証書、壁取付けキット(ネジｘ2本)、電源ケーブル抜け防止ホルダ |
オプション
| なし |
|---|
