• 生産終了

サポート終了日：2028/5/30
ギガビットコンパクトスイッチ

NS1008RS

  • 10/100/1000M RJ45

    x8

  • スタック
  • 電源冗長
  • FANレス
  • USBブート
  • PoE/PoE+
  • PoE++
  • VRF
  • VRRP
  • Static Route
  • Dynamic Route
  • OSPF
  • RIP
  • BGP
  • SNMP
  • Syslog
  • タグ
    VLAN
  • ダブルタグ
    VLAN
  • プライベート
    VLAN
  • 802.1X認証
  • IGMP Snooping
  • DHCP Snooping
  • DHCP Relay
  • ループ検知
    自動復旧
  • ループLED通知
  • ループ音通知
  • ACL
  • LAG
  • CLI
  • Web GUI
  • DIPスイッチ
  • PoE死活監視
  • PoE configuration
  • PoE
    Scheduling

概要

軽量・コンパクトサイズで、オフィスなどの小スペース設置にも最適

ループ検知機能搭載で、ループが起こりやすい環境でも安心して使用可能なイーサネットスイッチです。

主な機能

  • NS1008RSは10/100/1000Mの RJ45 ポートx 8 装備
  • オートネゴシエーションおよびMDI/MDI-X 自動切替をサポート
  • FANレス設計
  • LEDのみまたはLEDとビープ音のループ検知機能搭載
  • ジャンボフレーム(最大9,216bytes)に対応
  • 4,160個のMACアドレスエントリーをサポート
  • IEEE 802.3x (Full Duplex 時)とバックプレッシャ(Half Duplex 時)の各フローコントロール機能を搭載
  • プラスチック筐体による軽量化と強力マグネットでどこにでも安定して設置可能
  • EAP/ BPDU/ LACP/ LLDP/ IGMP及びTagフレーム透過
  • 省エネ IEEE802.3az準拠 EEEパワーマネジメント対応
  • RoHS 対応
  • VCCI Class B対応

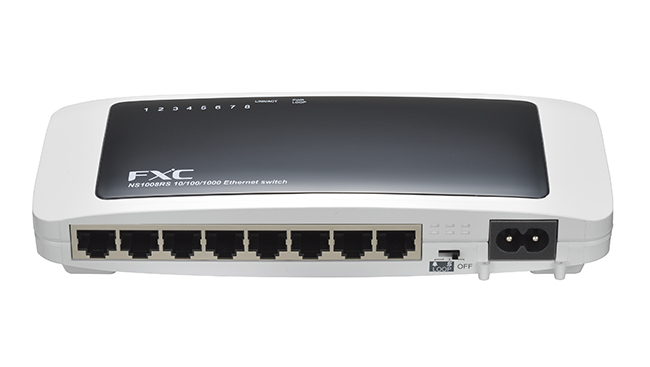

外観図

仕様

標準規格IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3az
データ転送速度10/100/1000Mbps(CSMA/CD)
イーサネットポート[10/100/1000M RJ45]　8 ポート(MDI/MDI-X 自動切替)
[Duplex]　Full/Half
[Auto Negotiation]　対応
使用ケーブル[10BASE-T]　UTPカテゴリ3以上
[100BASE-TX]　UTPカテゴリ5以上
[1000BASE-T]　UTPカテゴリ5e以上
機能[スイッチングモード]　ストア&フォワード方式
[総スループット]　11.9Mpps(64byte)
[総帯域幅]　16Gbps
[フローコントロール]　Full Duplex IEEE802.3x 準拠　Half Duplex バックプレッシャ
[バッファ容量]　192Kbytes
[MACアドレス登録数]　4,160個
[最大転送フレーム長]　9,216bytes
[エージングタイム]　300秒
[ループ検知機能]　LED及びビープ音によって通知
LED表示/ボタン[PWR]　PWR・電源ON(緑)、電源OFFまたは異常(消灯)、ループ検知時(赤点滅)
[ポート]　Link/Act(緑)、通信時(緑点滅)、ループ検知時(緑遅点滅)、Link非確立(消灯)
DIPスイッチループ検知 ON/OFFスイッチ
ON時：LEDとビープ音でループ検知お知らせ 　OFF時：LEDでループ検知お知らせ
電源[定格入力電圧/周波数]　AC100-240V、50/60Hz
[最大入力電流]　0.5A
[最大消費電力]　4.1W
[最大発熱量]　3.53kcal/h
冷却方式FAN less・自然空冷
環境条件[動作時温度/湿度]　0℃～50℃/10%～90%　※結露なきこと
[保管時温度/湿度]　-20℃～70℃/5%～90%　※結露なきこと
外形寸法192mm（W）x 83mm（D）x 35mm（H） ※突起部含まず
重量256g
適合性EMI規格 VCCI ClassB
信頼性MTBF 190,743h (25℃常温時)
環境RoHS指令準拠
省エネ法[区分]　D
[最大実行伝送速度]　1.6Gbps
[エネルギー消費効率]　0.2W/Gbps
[省エネ達成率]　170％
同梱物AC100V用電源ケーブル、インストレーションガイド&保証書、壁取付けキット(ネジｘ2本)、電源ケーブル抜け防止ホルダ

オプション

なし
