概要

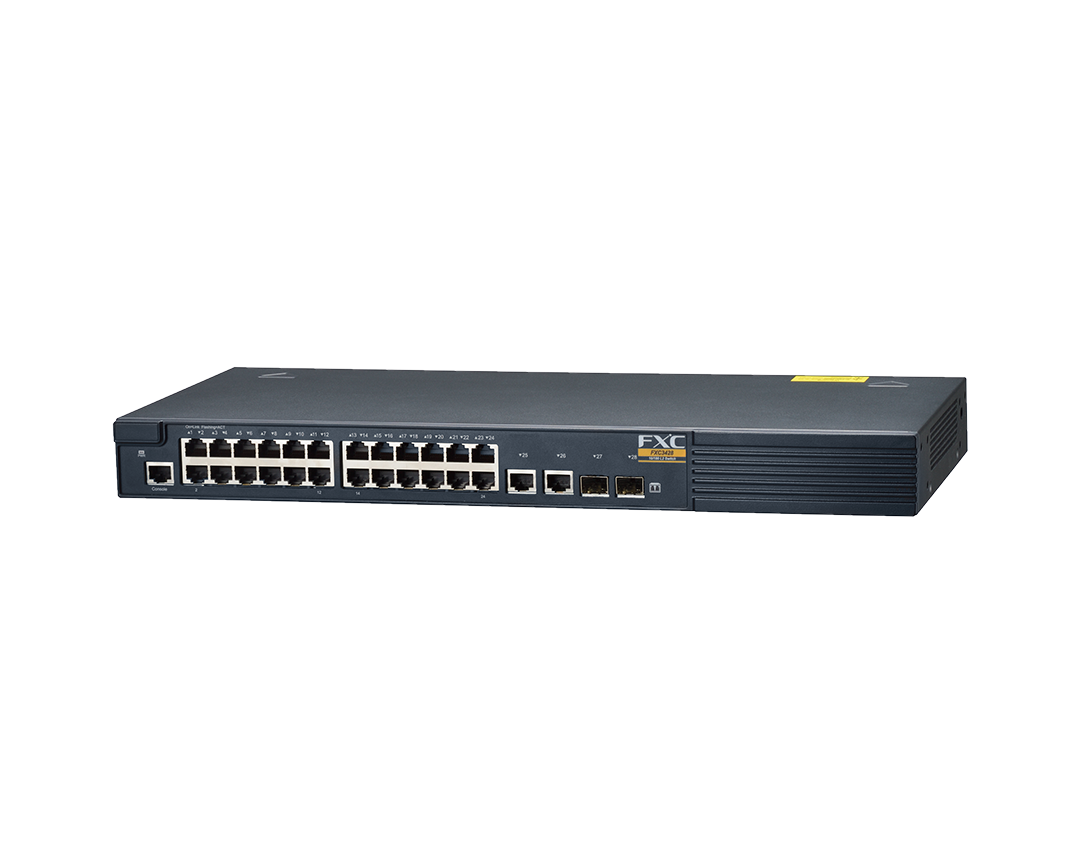

FXC3428は、28ポート(10/100M RJ45×24、10/100/1000M RJ45×2、SFP×2スロット）対応で多様なポート構成を実現可能。ホテル、オフィス、病院などの静音環境下に最適なファンレス設計の管理機能付スイッチ。
主な機能
- RJ45 x 26, SFPx2スロット搭載
- ジャンボフレーム(最大9,216bytes)に対応
- 16,383個のMACアドレスエントリーをサポート
- 管理コンソールポート、インバンド管理(SNMP/HTTP/HTTPs/Telnet/SSH)に対応
- ファンレス設計による静音設計で快適な環境を実現
- 使い慣れたコマンドラインインターフェイス
- ポートベースVLAN, IEEE802.1Q VLAN, Voice VLAN, Q-in-Q(double tagging)機能対応
- Isolatedポート,communityグループによるPrivate VLANに対応
- ポートトランク、LACP(IEEE802.3ad準拠）は最大8ポート/120グループまで対応し、8パターンのロードバランシング方式を選択することが可能
- STP(IEEE802.1d準拠), RSTP(IEEE802.1w準拠), MSTP(IEEE802.1s準拠）に対応
- unicast/broadcast/multicast ストームコントロールをサポート
- IPv4/IPv6 ACL, MAC ACLを搭載し、in/out方向によるL2からL4レベルのパケットコントロールが可能
- CoS/DSCP, QoSスケジューリング, policy-map(CBWFQ)に対応し、QoSによる柔軟なトラフィックポリシー設定が可能
- MACフィルタリング、port-security機能によるMACアドレス制御をサポート
- Arp-inspection, IP-source-guard機能に対応し、不正ユーザのアクセス制御やARPスプーフィング攻撃への対策が可能
- IEEE802.1xではdynamic/guest vlanに対応し、最大500ユーザを管理
- 省エネIEEE802.3az準拠EEEパワーマネジメント対応
- RoHS対応
外観図
準備中
仕様
| 標準規格 | IEEE802.3ab、IEEE802.3u、IEEE802.3、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.1p、IEEE802.1Q、IEEE802.3ad、IEEE802.1X、IEEE802.3az |
|---|---|
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| イーサネットポート | 10BASE-T/100BASE-TX x 24 （MDI/MDI-X自動切替） 10BASE-T/100BASE-TX/1000BASE-T x2 (MDI/MDI-X自動切替) Duplex Full/Half Auto Negotiation 対応 |
| 使用ケーブル | [10BASE-T] UTPカテゴリ3以上 [100BASE-TX] UTPカテゴリ5以上 [1000BASE-T] UTPカテゴリ5e以上 |
| 機能 | [スイッチングモード] ストア&フォワード方式 [スループット] 9.5Mpps [総帯域幅] 12.8Gbps [バッファ容量] 1Mbyte [RAM] 128Mbyte [Flash] 128Mbyte [MACアドレス登録数] 16,383個（最大） [VLAN] IEEE802.1Q tagging、IEEE802.1Q VLAN Tag Q-in-Q、GVRP、ポートベース VLAN、プライベートVLAN、プロトコルベースVLAN、MACベースVLAN、Voice-VLAN [スパニング・ツリー] IEEE802.1d(STP)、IEEE802.1w(RSTP)、IEEE802.1s(MSTP) [マネージメント] Webマネジメント、CLI（ RJ-45）、TELNET、TELNET v6、Syslog、SMTP [SNMP] V1/v2c/V3、SNMP over IPv6 [IPマルチキャスト] IGMP v1/v2 、IGMP snooping v1/v2、MLD、MLD snooping v1/v2、 [その他] QoS(Priority Queuing、CoS/802.1p、DSCP)、フローコントロール、ポートミラーリング（Tx,Rx,Both)、ポートトランク、帯域制御、IEEE802.1x、LACP(IEEE802.3ad120グループ/8ポート)、DHCP client、DHCP snooping、SNTP、IPソースガード、ACL、ARP Inspection、ジャンボフレーム(9216bytes)、storm control、 MACアドレスフィルタリング |
| LED表示/ボタン | [本体] 電源正常(緑):点灯、リロード(緑):点滅、温度警告(黄):点灯、機器異常(赤):点灯、電源OFF:消灯 [LINK/ACT] リンク確立時：点灯 、通信中：点滅Port25-26:10/100/1000Mbps: (緑) Port27-28: 100/1000Mbps: (緑) |
| 電源 | [定格入力電圧/周波数] AC100-240V、50/60Hz [最大入力電流] 0.23A [最大消費電力] 13W [最大発熱量] 11.2kcal/h |
| 冷却方式 | ファンレス・自然空冷 |
| 環境条件 | [動作時温度/湿度] 0℃～50℃/10%～90% ※結露なきこと [保管時温度/湿度] -20℃～70℃/5%～90% ※結露なきこと |
| 外形寸法 | 440mm(W) x208mm(D) x44mm(H) |
| 重量 | 2.63kg |
| 適合性 | EMI規格 VCCIクラスA |
| 信頼性 | MTBF200,000ｈ（25℃常温時） |
| 環境 | RoHS指令準拠 |
| 同梱物 | AC100V用電源ケーブル、19インチラックマウントキット、ゴム足、コンソールケーブル、IGマニュアル、保証書 |
