ギガビットスマートスイッチ
ES1008VL3
10/100/1000M RJ45
x8
- スタック
- 電源冗長
- FANレス
- USBブート
- PoE/PoE+
- PoE++
- VRF
- VRRP
- Static Route
- Dynamic Route
- OSPF
- RIP
- BGP
- SNMP
- Syslog
- タグ
VLAN - ダブルタグ
VLAN - プライベート
VLAN - 802.1X認証
- IGMP Snooping
- DHCP Snooping
- DHCP Relay
- ループ検知
自動復旧 - ループLED通知
- ループ音通知
- ACL
- LAG
- CLI
- Web GUI
- DIPスイッチ
- PoE死活監視
- PoE configuration
- PoE
Scheduling
概要
Webベースによる各種ネットワーク機能の設定が可能

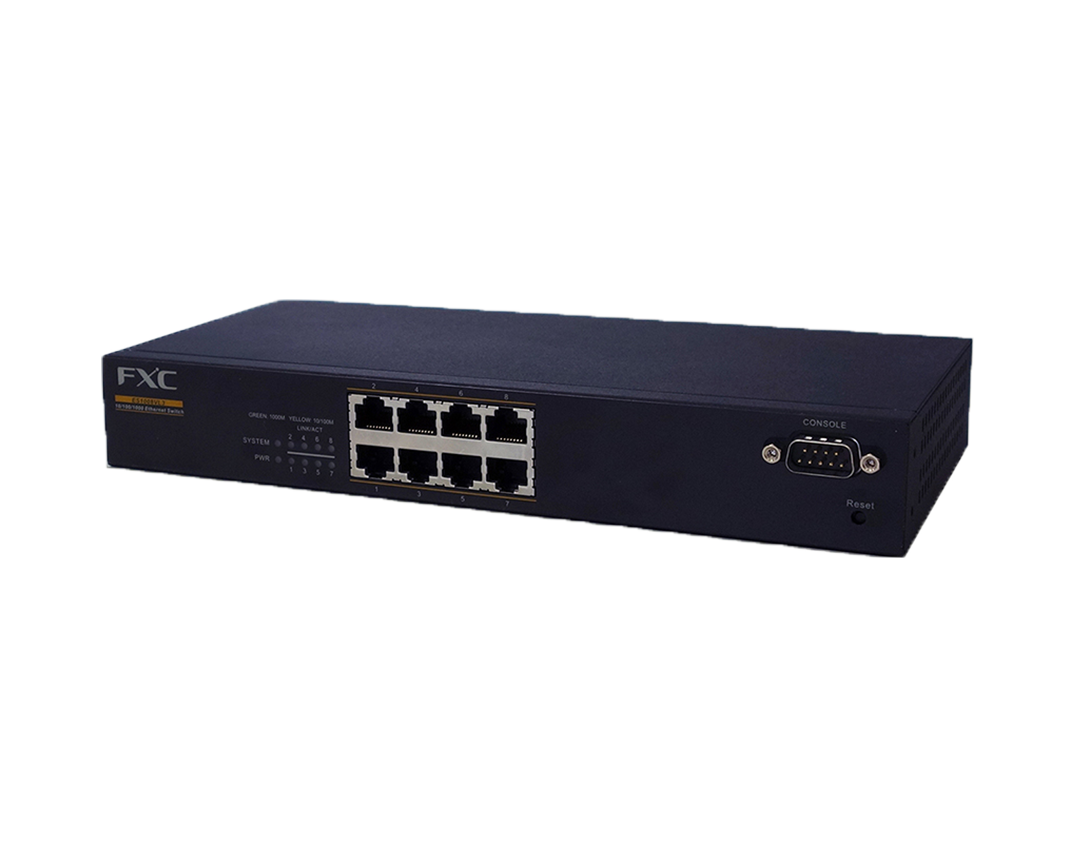

コンパクトサイズ、ファンレス静音設計のギガビットスマートスイッチ
ES1008VL3は、10/100/1000M RJ45 x 8 を装備した、ギガイーサネットスマートスイッチです。
IEEE802.1QタグVLAN、ポートトランク、ポートミラーリング、省エネ等、従来の機能に加えループ検知/遮断機能を搭載しWebブラウザから容易に設定が可能です。小型化/軽量化により壁掛け、小スペース環境への設置に最適なフルギガビットスマートスイッチです。
主な機能
- 10/100/1000M RJ45 x 8 装備
- オートネゴシエーション機能 （10BASE-T/100BASE-TX/1000BASE-T、Full/Half Duplex自動認識）
- 8,192個のMACアドレスエントリ
- ポートミラーリング機能
- 802.1Q VLAN
- QoS(ポートプライオリティ、802.1p、DSCP)
- 各種類別のストームコントロール機能
- 高い通信効率を実現するフローコントトロール機能
- HTTPによるファームウエアアップグレード
- 省エネ法に対応。最新ECO「EEE(Energy Efficient Ethernet)」技術基準
- RoHS対応
- ループ検知遮断機能

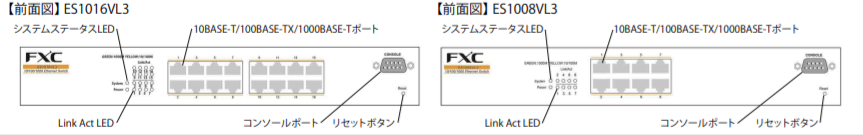

外観図
仕様
| 標準規格 | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.1D、IEEE802.1w、IEEE802.1p、IEEE802.1Q |
|---|---|
| イーサネットポート | 10BASE-T/100BASE-TX/1000BASE-T ×8ポート |
| データの送受信 | 全二重/半二重 |
| アクセス方式 | CSMA/CD |
| スイッチング転送方式 | Store and forward |
| 適合ケーブル | [10BASE-T] カテゴリ3 以上(UTPまたはSTP) [100BASE-TX] カテゴリ5 以上(UTPまたはSTP) [1000BASE-T] カテゴリ5e 以上(UTPまたはSTP) |
| 伝送距離 | 最大100m |
| コネクタ形状 | RJ-45型 8極コネクタ |
| コンソールポート | [D-sub9ピン] ポートレート：115,200bps,8,1,N |
| リセットボタン | [電源ON時] 本体リセット動作 20秒以上の長押しで初期化(工場出荷設定） |
| 伝送速度(理論値) | [10BASE-T/100BASE-TX/1000BASE-T] 10/100/1000Mbps |
| スイッチング能力(pps) | [10BASE-T/100BASE-TX/1000BASE-T] 14,881/148,810/1,488,100pps |
| 最大フレームサイズ | [ジャンボフレームサイズ] 9,600バイト |
| スループット | 11.9Mpps(64byte) |
| スイッチファブリック | 16Gbps |
| フレームバッファ | [容量] 512Kbyte |
| アドレステーブル | [MACアドレス最大登録数] 8,192個 |
| 各種機能 | Auto Negotiation(自動認識)、ポート固定設定/フローコントロール、ポートミラーリング機能、802.1Q VLAN、ストームコントロール機能(Broadcast/Multicast/ Flooded Unicast)、帯域制御、ポートトランク、ポートアイソレーション機能(Private-VLAN)QoS(ポートプライオリティ、DSCP、 802.1P)、マルチキャスト(IGMP Snooping v1/v2)、パワーセービング(リンク断時)、ループ検知遮断機能、RSTP/STP |
| LED表示 | [PWR] 電源正常(緑)点灯、電源OFFまたは異常(消灯) [SYSTEM] 正常時(緑)点灯、起動中 消灯 [LINK/ACT] リンク確立時(点灯)、通信中(点滅)、ループ発生中(遅 点滅)、10/100Mbps(橙)、1000Mbps(緑) |
| 電源 | [定格入力電圧/周波数] AC100-240V、50/60Hz [最大消費電力] 6.5W [最大発熱量] 5.4kcal/h |
| 省エネ法 | [Energy 消費効率] 0.78W/Gbit/s [最大実効伝送速度] 8Gbit/s [省エネ達成率] 111% |
| 冷却方式 | [FANLESS] 自然空冷 |
| 環境条件 | [動作時温度/湿度] 0℃～50℃/10%～90% ※結露なきこと [保管時温度/湿度] -40℃～70℃/10%～90% ※結露なきこと |
| 外形寸法 | 250mm(W) ×117mm(D) ×37mm(H) |
| 重量 | 0.91kg |
| 適合性 | EMI規格 VCCIクラスA |
| 信頼性 | MTBF 207,232時間 (25℃常温時) |
| 環境 | RoHS指令準拠 |
| 同梱物 | インストレーションガイド＆保証書 1部、AC100V用電源ケーブル1本、コンソールケーブル1本 |
オプション
| 電源ケーブル抜け防止ホルダ | OPT-CRK01 |
|---|---|
| マグネット | OPT-SW04 / OPT-SW04-2 |
