10/100/1000BASE-T to 1000BASE-SX/LX 対応メディアコンバータ (PoE Type)

NC1G-PEシリーズ(PoE)

NC1GS-PE

  • LC2芯
  • MMF
  • 550m

NC1GL-PE

  • LC2芯
  • MMF
  • SMF
  • MMF 550m
  • SMF 15km

NC1GL15A-PE

  • LC1芯
  • SMF
  • 15km

NC1GL15B-PE

  • LC1芯
  • SMF
  • 15km

NC1GL15A-SC-PE

  • SC1芯
  • SMF
  • 15km

NC1GL15B-SC-PE

  • SC1芯
  • SMF
  • 15km
  • 10/100/1000-T to 1000X
  • メタル筐体
  • 0℃〜50℃
  • スイッチ
  • LFP
  • PoE(PD)
  • 10/100/1000M

概要

PoE受電機能付ギガビットメディアコンバータ「NC1G-PEシリーズ」
1000BASE-SXと1000BASE-LXをラインアップ

NC1G-PEシリーズ(PoE受電)は、10/100/1000BASE-Tと1000BASE-Xを相互に変換するメディアコンバータです。

リンクはオートネゴシエーションのみに対応しており、廉価ながらもLFP（リンクフォルトパススルー）機能を搭載。 リンクが切断された場合、もう一方のリンクを自動的に切断しますので障害発生時の原因究明に役立ちます。

本製品は10/100/1000Mbps RJ45ポートと1000BASE-X SFPポートを各1つずつ備えており、PoE給電(PD)で動作します。 SFPスロットは実装固定となっており、1000BASE-SX SFP搭載モデル、1000BASE-LX SFP搭載モデル、1芯双方向（LCまたはSC）搭載モデルの3種類をラインナップしています。 1芯双方向モデルは1310nm（Aタイプ）と1550nm（Bタイプ）を一対でご使用ください。
※SFPにはvoidラベルが貼付されています。万が一剥がしたり破れたりした場合、保証対象外となります。

ネットワーク構成例

主な機能

  • 電源はPoEから受電(802.3af)
  • 10/100/1000Mbps RJ45ポートと1000Mbps SFPポートを搭載
  • RJ45ポートはオートネゴシエーション及びMDI / MDI-X自動切り替えをサポート
  • 全二重通信のフロー制御と半二重通信のバックプレッシャ（IEEE 802.3x）
  • SFP MSA規格SFF-8472準拠
  • 1000BASE-SXタイプは、50 /125μm MMFで最大550mの伝送に対応
  • 1000BASE-LXタイプとBidiタイプは9 /125μmSMFで最大15kmの伝送に対応
  • Bidiタイプは波長1310nm（Aタイプ）と1550nm（Bタイプ）に対応
  • 1.25Gbpsビットレートをサポート
  • 1000BASE-SX/LXはLCコネクタ、1芯版SFPはSC / LCコネクタのどちらもサポート
  • ジャンボフレーム(最大9,216bytes)に対応
  • 2,112個のMACアドレスエントリーをサポート
  • LFP（リンクフォルトパススルー）機能をサポート
  • EAP / BPDU / LACP / LLDP / IGMPおよびTagフレーム透過
  • ファンレス対応
  • 動作時温度：0～50°C
  • RoHS準拠
  • クラス1レーザ製品EN 60825-1準拠
  • Telcordia（Bellcore）に準拠した信頼性
  • GR-468-CORE準拠

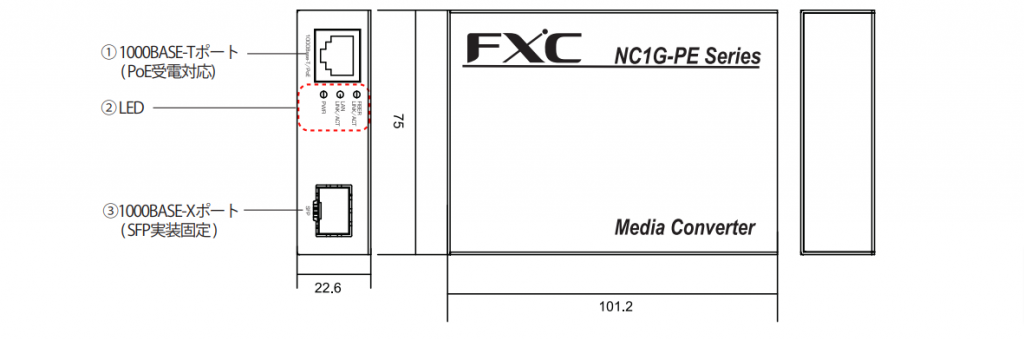

外観図

仕様

型番NC1GS-PE
NC1GL-PE
NC1GL15A-PE
NC1GL15B-PE
NC1GL15A-SC-PE
NC1GL15B-SC-PE
標準規格IEEE802.3z, IEEE802.3ab, IEEE802.3u, IEEE802.3, IEEE802.3x, IEEE802.3af
データ転送速度10/100/1000Mbps(CSMA/CD)
イーサネット仕様(RJ45)10BASE-T/100BASE-TX/1000BASE-T (MDI/MDI-X自動切替)
Duplex： Full
Auto Negotiation：対応(1000M/Full)
ファイバポート[トランシーバ]
NC1GS-PE：1000BASE-SX(550m)
NC1GL-PE：1000BASE-LX (15km)
NC1GL15A-PE/NC1GL15B-PE：1000BASE-LX (15km)
NC1GL15A-SC-PE/NC1GL15B-SC-PE：1000BASE-LX (15km)

[コネクタ]
NC1GS-PE：LCコネクタ
NC1GL-PE：LCコネクタ
NC1GL15A-PE/NC1GL15B-PE：LCコネクタ
NC1GL15A-SC-PE/NC1GL15B-SC-PE：SCコネクタ

[Duplex/Auto Negotiation]
Full/対応 (1000M/Full)
TX波長NC1GS-PE：850nm MMF
NC1GL-PE：1310nm SMF
NC1GL15A-PE/NC1GL15B-PE：A: 1310nm SMF　B: 1550nm SMF
NC1GL15A-SC-PE/NC1GL15B-SC-PE：A: 1310nm SMF　B: 1550nm SMF
出力-9.5～-3dBm
受信感度NC1GS-PE：-17～-0dBm
NC1GL-PE：-20～-3dBm
NC1GL15A-PE/NC1GL15B-PE：-21～-3dBm
NC1GL15A-SC-PE/NC1GL15B-SC-PE：-21～-3dBm
使用ケーブル[規格]
NC1GS-PE：10/100/1000BASE-T　1000BASE-SX
NC1GL-PE：10/100/1000BASE-T 1000BASE-LX
NC1GL15A-PE/NC1GL15B-PE：10/100/1000BASE-T 1000BASE-LX
NC1GL15A-SC-PE/NC1GL15B-SC-PE：10/100/1000BASE-T 1000BASE-LX

[ケーブルと最大距離]
NC1GS-PE：
UTP Cat.5e以上 100m
50/125μm MMF 550m
62.5/125μm MMF 275m

NC1GL-PE：
UTP Cat.5e 100m
9/125μm SMF 15km
10/125μm SMF　15km
50/125μm MMF 550m

NC1GL15A-PE/NC1GL15B-PE：
UTP Cat.5e 100m
9/125μm SMF 15km
10/125μm SMF

NC1GL15A-SC-PE/NC1GL15B-SC-PE：
UTP Cat.5e 100m
9/125μm SMF 15km
10/125μm SMF
機能リンクフォルトパススルー

[フレーム透過]
EAP/BPDU/LACP/LLDP/IGMP、Tagフレーム透過
転送方式[ポート割当]　ストア&フォワード方式
最大フレームサイズ[ジャンボフレーム]　9,216bytes
総スループット2.97Mpps(64byte)
レイテンシ2.5μs (64byte)
ワイヤスピードサポート
フレームバッファ12Kbytes
バッファアーキテクチャ[ポート割当]　各ポートに動的に割当(Dynamic allocation)
フラッシュメモリ[容量]　128K
MACアドレステーブル[方式]　セルフラーニング方式
[エージング時間]　300秒
[MACアドレス最大登録数]　2,112個
LED表示[POWER]　電源正常(緑):点灯、電源OFFまたは異常:消灯
[LAN Link/Act]　リンク確立時:点灯、通信中:点滅、1000Mbps:(緑)、10/100Mbps:(橙)
[Fiber Link/Act]　リンク確立時:点灯、通信中:点滅、1000Mbps:(緑)、10/100Mbps:(橙)
電源[定格入力電圧/周波数]　57VDC (IEEE802.3af Class 0)
[最大入力電流]　300mA以下
[最大消費電力]　3W(Typ.2W) 以下
[最大発熱量]　2.236Kcal/h
外形寸法75(W) × 101.2(D) ×22.6(H)mm (本体のみ)
重量NC1GS-PE：215g
NC1GL-PE：217g
NC1GL15A-PE/15B-PE：218g
NC1GL15A-SC-PE/15B-SC-PE：221g
環境条件[動作時温度/湿度]　0℃～+50℃/ 5%～90% ※結露なきこと
[保管時温度/湿度]　-20℃～+70℃/ 5%～90% ※結露なきこと
冷却方式自然空冷
適合性EMI規格 VCCIクラスA
環境RoHS
信頼性5,107,077h (25℃常温）
同梱物インストレーションガイド&保証書

オプション

なし
