10/100/1000BASE-T to 1000BASE-SX/LX 対応メディアコンバータ (AC Type)
NC1Gシリーズ (AC Type)
NC1GS
- LC2芯
- MMF
- 550m
NC1GL
- LC2芯
- MMF
- SMF
- MMF 550m
- SMF 15km
NC1GL15A
- LC1芯
- SMF
- 15km
NC1GL15B
- LC1芯
- SMF
- 15km
NC1GL15A-SC
- SC1芯
- SMF
- 15km
NC1GL15B-SC
- SC1芯
- SMF
- 15km
- 10/100/1000-T to 1000X
- メタル筐体
- 0℃〜50℃
- スイッチ
- LFP
- 10/100/1000M
概要
ギガビットメディアコンバータ「NC1Gシリーズ」 1000BASE-SXと1000BASE-LXをラインアップ
NC1Gシリーズ(AC Type)は10/100/1000BASE-Tと1000BASE-Xを相互に変換するメディアコンバータです。

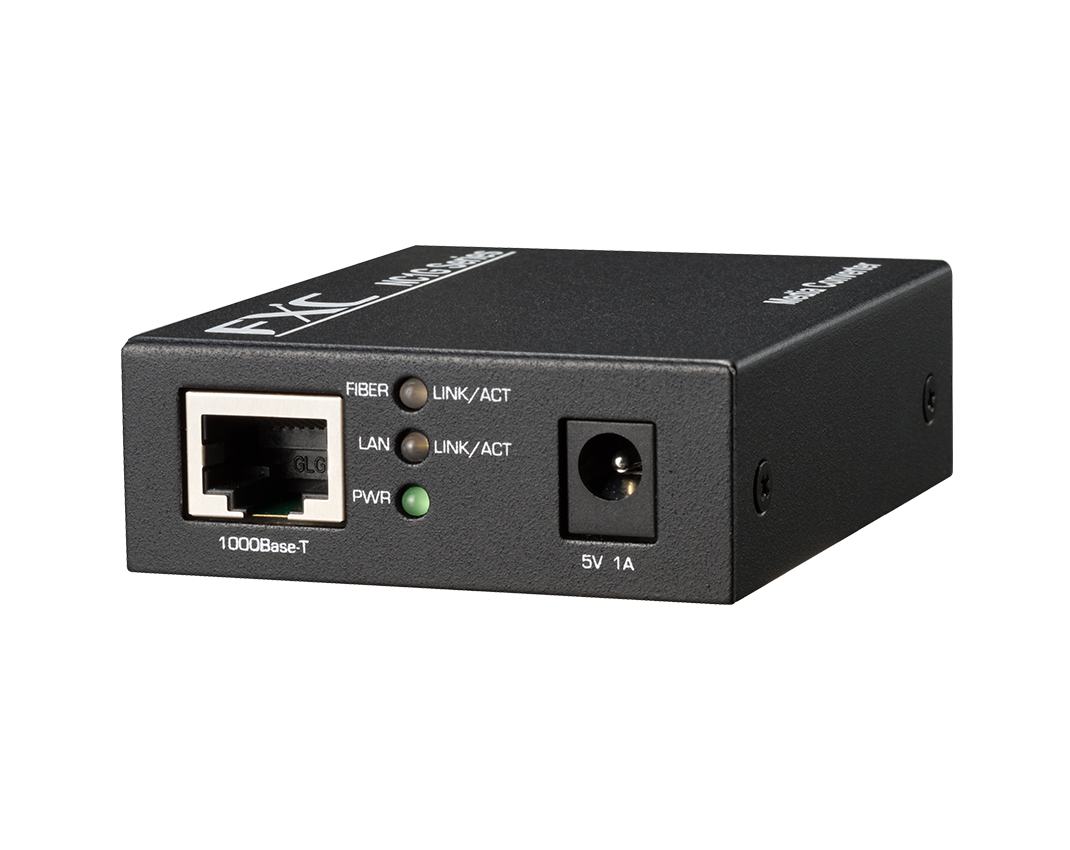

リンクはオートネゴシエーションのみに対応しており、廉価ながらもLFP（リンクフォルトパススルー）機能を搭載。 リンクが切断された場合、もう一方のリンクを自動的に切断しますので障害発生時の原因究明に役立ちます。 本製品は10/100/1000Mbps RJ45ポートと1000BASE-X SFPポートを各1つずつ備えており、電源は同梱のACアダプタを使用します。

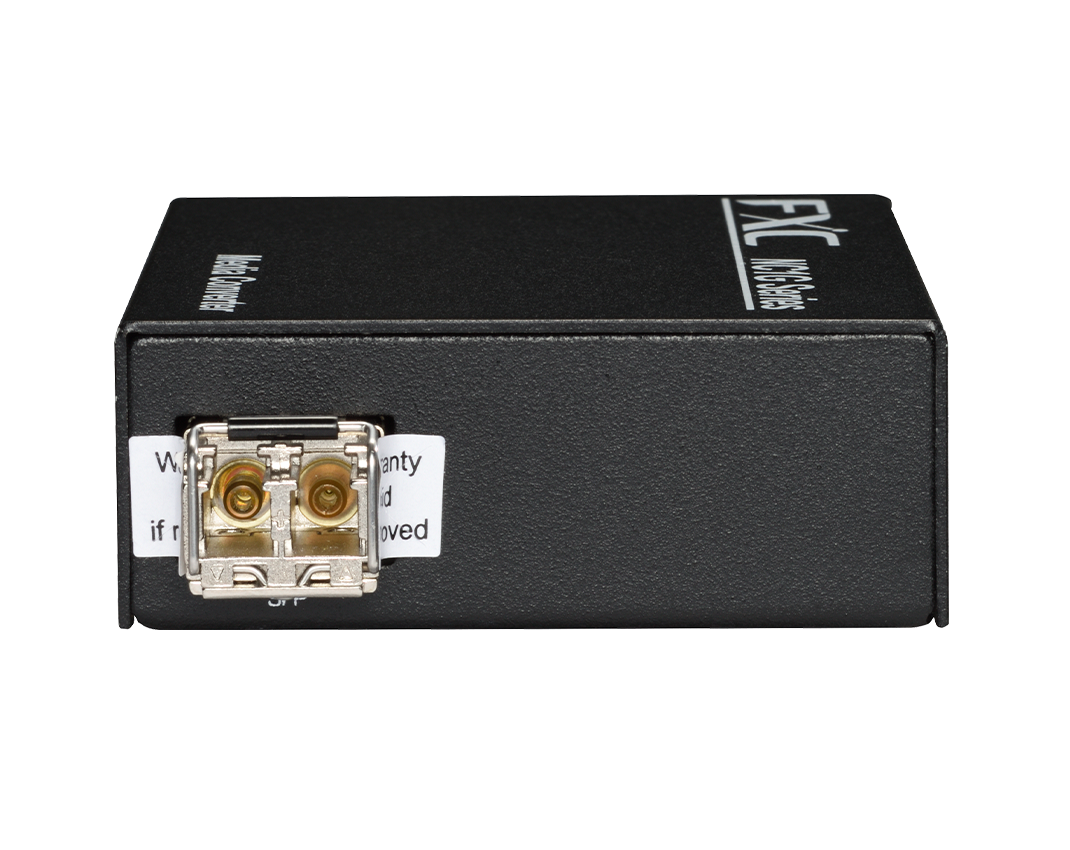

SFPスロットは実装固定となっており、1000BASE-SX SFP搭載モデル、1000BASE-LX SFP搭載モデル 1芯双方向（LCまたはSC）搭載 モデルの3種類をラインアップしています。 1芯双方向モデルは1310nm（Aタイプ）と1550nm（Bタイプ）を一対でご使用ください。
※SFPにはvoidラベルが貼付されています。万が一剥がしたり破れたりした場合、保証対象外となります。
主な機能
- 10/100/1000Mbps RJ45ポートと1000Mbps SFPポートを搭載
- RJ45ポートはオートネゴシエーション及びMDI / MDI-X自動切り替えをサポート
- 全二重通信のフロー制御と半二重通信のバックプレッシャ（IEEE 802.3x）
- SFP MSA規格SFF-8472準拠
- 1000BASE-SXタイプは、50 /125μm MMFで最大550mの伝送に対応
- 1000BASE-LXタイプとBidiタイプは9 /125μmSMFで最大15kmの伝送に対応
- Bidiタイプは波長1310nm（Aタイプ）と1550nm（Bタイプ）に対応
- 1.25Gbpsビットレートをサポート
- 1000BASE-SX/LXはLCコネクタ、1芯版SFPはSC / LCコネクタのどちらもサポート
- ジャンボフレーム(最大9,216bytes)に対応
- 2,112個のMACアドレスエントリーをサポート
- LFP（リンクフォルトパススルー）機能をサポート
- EAP / BPDU / LACP / LLDP / IGMPおよびTagフレーム透過
- ファンレス対応
- 動作時温度：0～50°C
- RoHS準拠
- クラス1レーザ製品EN 60825-1準拠
- Telcordia（Bellcore）に準拠した信頼性
- GR-468-CORE準拠
- ACアダプタ付属

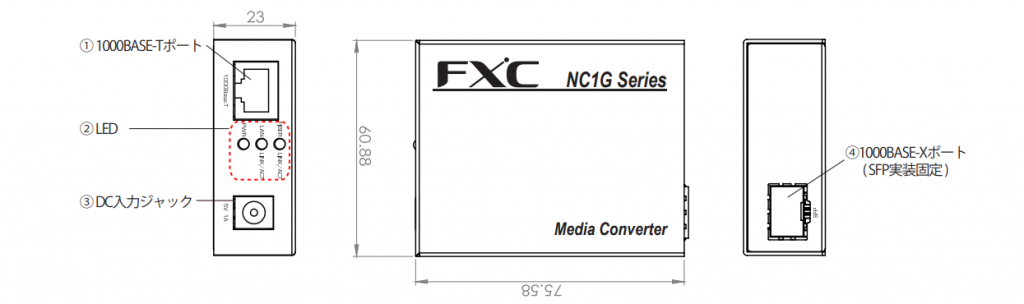

外観図
仕様
| 型番 | NC1GS NC1GL NC1GL15A NC1GL15B NC1GL15A-SC NC1GL15B-SC |
|---|---|
| 標準規格 | IEEE802.3z, IEEE802.3ab, IEEE802.3u, IEEE802.3, IEEE802.3x |
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| イーサネット仕様(RJ45) | 10BASE-T/100BASE-TX/1000BASE-T (MDI/MDI-X自動切替) [Duplex] Full／Half [Auto Negotiation] 対応(1000M/Full) |
| ファイバポート | [トランシーバ] NC1GS：1000BASE-SX(550m) NC1GL：1000BASE-LX (15km) NC1GL15A/NC1GL15B：1000BASE-LX (15km) NC1GL15A-SC/NC1GL15B-SC：1000BASE-LX (15km) [コネクタ] NC1GS：LCコネクタ NC1GL：LCコネクタ NC1GL15A/NC1GL15B：LCコネクタ NC1GL15A-SC/NC1GL15B-SC：SCコネクタ [Duplex] Full [Auto Negotiation] 対応 (1000M/Full) |
| TX波長 | NC1GS：850nm MMF NC1GL：1310nm SMF NC1GL15A/NC1GL15B：A: 1310nm SMF B: 1550nm SMF NC1GL15A-SC/NC1GL15B-SC：A: 1310nm SMF B: 1550nm SMF |
| 出力 | -9.5～-3dBm |
| 受信感度 | NC1GS：-17～-0dBm NC1GL： -20～-3dBm NC1GL15A/NC1GL15B：-21～-3dBm NC1GL15A-SC/NC1GL15B-SC：-21～-3dBm |
| 使用ケーブル | [規格] NC1GS：10/100/1000BASE-T 1000BASE-SX NC1GL：10/100/1000BASE-T 1000BASE-LX NC1GL15A/NC1GL15B：10/100/1000BASE-T 1000BASE-LX NC1GL15A-SC/NC1GL15B-SC：10/100/1000BASE-T 1000BASE-LX [ケーブルと最大距離] NC1GS： UTP Cat.5e以上 100m 50/125μm MMF 550m 62.5/125μm MMF 275m NC1GL： UTP Cat.5e 100m 9/125μm SMF 15km 10/125μm SMF 15km 50/125μm MMF 550m NC1GL15A/NC1GL15B： UTP Cat.5e 100m 9/125μm SMF 15km 10/125μm SMF 15km NC1GL15A-SC/NC1GL15B-SC： UTP Cat.5e 100m 9/125μm SMF 15km 10/125μm SMF 15km |
| 機能 | リンクフォルトパススルー [フレーム透過] EAP/BPDU/LACP/LLDP/IGMP、Tagフレーム透過 |
| 転送方式 | [ポート割当] ストア&フォワード方式 |
| 最大フレームサイズ | [ジャンボフレーム] 9,216bytes |
| 総スループット | 2.97Mpps(64byte) |
| レイテンシ | 2.5μs (64byte) |
| ワイヤスピード | サポート |
| フレームバッファ | 12Kbytes |
| バッファアーキテクチャ | [ポート割当] 各ポートに動的に割当(Dynamic allocation) |
| フラッシュメモリ | [容量] 128K |
| MACアドレステーブル | [方式] セルフラーニング方式 [エージング時間] 300秒 [MACアドレス最大登録数] 2,112個 |
| LED表示 | [POWER] 電源正常(緑):点灯、電源OFFまたは異常:消灯 [LAN Link/Act] リンク確立時:点灯、通信中:点滅、1000Mbps:(緑)、10/100Mbps:(橙) [Fiber Link/Act] リンク確立時:点灯、通信中:点滅、1000Mbps:(緑)、10/100Mbps:(橙) |
| 電源 | [定格入力電圧/周波数] AC100-240V、50/60Hz [最大入力電流] 0.257A [最大消費電力] 2.61W [最大発熱量] 2.24Kcal/h |
| 外形寸法 | 60(W) × 75(D) ×23(H)mm (本体のみ) |
| 重量 | NC1GS：171g NC1GL：174g NC1GL15A/15B：175g NC1GL15A-SC/15B-SC：178g |
| 環境条件 | [動作時温度/湿度] 0℃～+50℃/ 5%～90% ※結露なきこと [保管時温度/湿度] -20℃～+70℃/ 5%～90% ※結露なきこと |
| 冷却方式 | 自然空冷 |
| 適合性 | EMI規格 VCCIクラスA |
| 環境 | RoHS |
| 信頼性 | 1,371,524h (25℃常温)、661,606h (40℃) |
| 同梱物 | インストレーションガイド&保証書 、AC アダプター 1 個 |
オプション
| 取付マグネット | OPT-SW03 |
|---|
