LEX3004用オプション（AC電源モジュール・DC電源モジュール・SNMP管理カード）

LEX3004用オプション

LEX3911-15 ：LEX3004用AC電源モジュール

    LEX3911-45：LEX3004用DC電源モジュール

      LEX3930-00：LightEdge®Xchange3000シリーズ用SNMP管理カード

        　

          概要

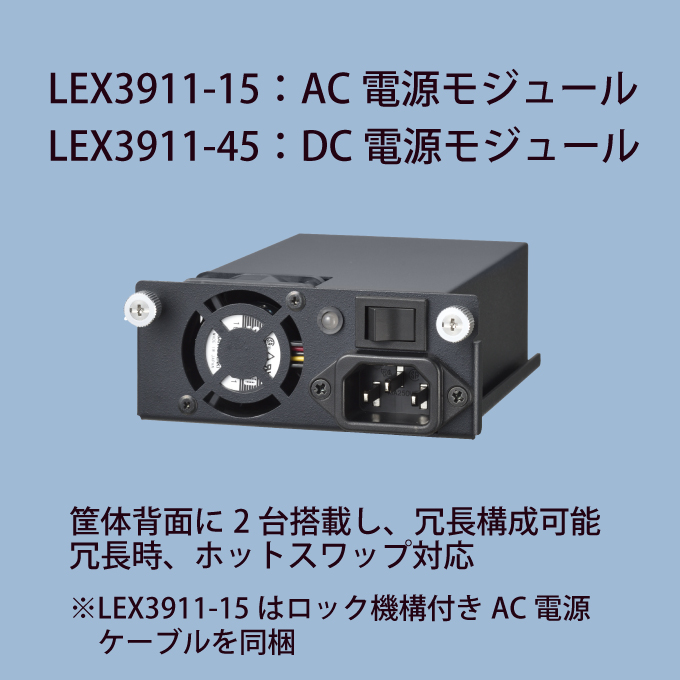

          LEX3911-15/LEX3911-45は、LEX3004用の電源モジュールで、AC電源、DC電源の2タイプをラインアップ。筐体背面には2台まで電源モジュールを搭載することができ、冗長構成をとることが可能です。電源モジュールは、自動速度制御機能付冷却用FANと一体型になっています。電源とFANの動作状態は「LEX3004」の前面のLEDで確認できます。

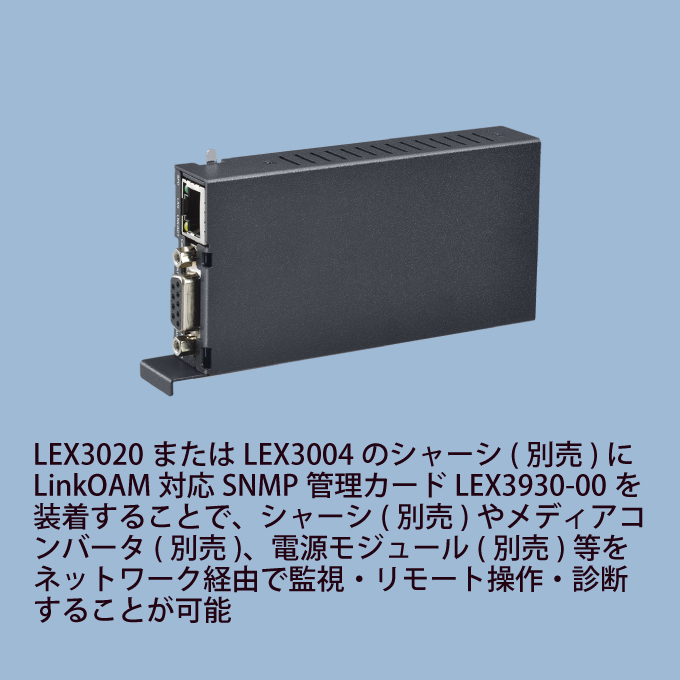

          「LEX3930-00」は、「LEX3020」「LEX3004」対応のSNMP管理カードで、 シャーシに装着している電源ユニット・ファンユニットの状態や、LEX3000シリーズの各メディアコンバータのリンク状態監視・各種設定をネットワーク経由で行うことが可能です。またリンクOAM(IEEE802.3ah)による隣接ラインカードの監視設定、およびイーサネットOAM(IEEE802.1ag / ITU-T Y.1731)による広域イーサネット状態監視が可能です。

          主な機能

          • LEX3911-15／LEX3911-45(電源モジュール)の主な機能
          • LEX3004用の電源モジュール
          • 筐体背面に2台搭載し、冗長構成可能
          • 「LEX3911-15」はロック機構付きAC電源ケーブルを同梱
          • LEX3930-00(SNMP管理カード)の主な機能
          • インバンド監視：リンクOAM(IEEE802.3ah)による隣接ラインカードの状態監視及び各種通信設定
            自動コンフィグ管理機能 (ラインカード及び管理カード交換時、元の設定を自動引継ぎ)
            瞬断保護時間設定機能 (linkup/linkdown時の保護時間の設定)
            インバンドLFP機能 (ラインカードのローカルポート断時、リモート
            ポートを維持したまま対向のローカルポートを断にする機能)
          • 広域イーサネット監視：イーサネットOAM(IEEE802.1ag / ITU-T Y.1731)による広域イーサネット状態監視
          • 各スロットのメディアコンバータの各機能設定
          • 管理ポートの通信パラメータ設定
          • SNMPマネージャーの認証設定
          • 各監視項目のトラップ送出設定
          • 設定ファイルのダウンロードおよびアップロード
          • SNTP (Simple Network Time Protocol) Client対応
          • Syslog Client対応
          • CLI複数行一括流し込み機能

          外観図

          仕様

          LEX3911-15/LEX3911-45製品仕様
          型番LEX3911-15
          LEX3911-45
          定格入力電圧[定格入力電圧]
          LEX3911-15：AC 100-240V　入力範囲(90～264V))
          LEX3911-45：DC -48～-60V　入力範囲(-38～-70V))

          [周波数]　
          LEX3911-15：50/60Hz (47～63Hz)
          LEX3911-45：-

          [最大入力電流]　
          LEX3911-15：-
          LEX3911-45：1.1A以下

          [最大出力電圧]　50W

          [DC出力電圧]　12V
          冷却装置[回転数(FAN1個あたり)]　8900rpm ※自動速度制御機能あり
          [最大風量(FAN1個あたり)]　0.65㎥/min
          [音圧レベル(FAN1個あたり)]　 33dB(A)※最大風量時
          [冷却FAN搭載数]　1台
          環境条件[動作時温度/湿度]　-20℃～65℃/0%～95%　(※結露なきこと)
          [性能保証温度/湿度]　-10℃～50℃/0%～95%　(※結露なきこと)
          [保管温度/湿度]　-25℃～70℃/0%～95%　(※結露なきこと)
          機能管理カードからの状態表示
          (回転数・電圧・電流・温度・S/N・型番・電源種別・バージョン)
          外形寸法102ｍｍ(W)x41.5mm(H)x126mm(D) ※突起部含まず
          質量LEX3911-15：0.52kg
          LEX3911-45：0.47kg
          適合性[EMI規格]　VCCI クラスA
          環境規格[環境マネジメント]　RoHS、PSE対応
          信頼性[MTBF]　
          LEX3911-15：160,300h　（25℃）
          LEX3911-45：155,000h　（25℃）

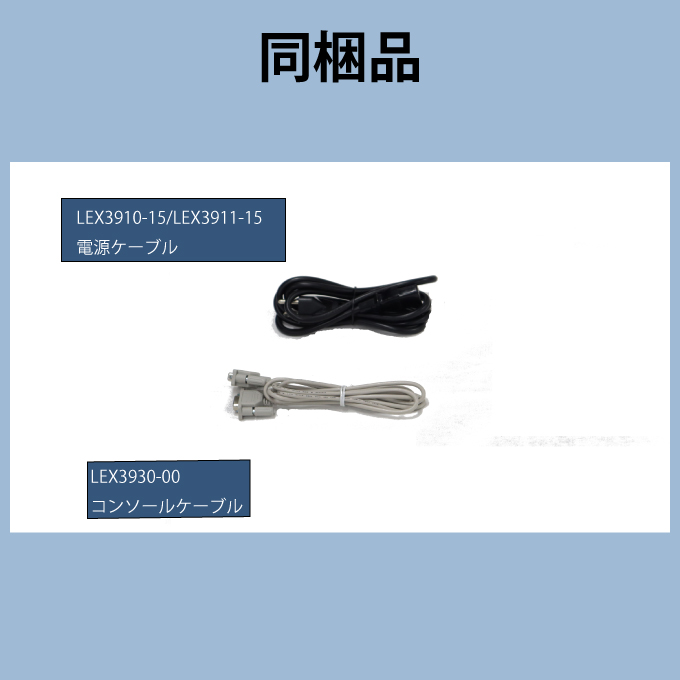

          同梱物AC 電源ケーブル( OPT-AC100V-LK-01)※LEX3911-15のみ、インストレーションガイド& 製品保証書
          LEX3930-00製品仕様
          型番LEX3930-00
          イーサネットポート[標準規格]　
          IEEE802.3(10BASE-T)
          IEEE802.3u (100BASE-TX)
          IEEE802.3ab (1000BASE-T)

          [データ転送速度]　
          10/100/1000Mbps

          [機能]　
          Auto negotiation対応
          Auto MDI / MDI-X 対応
          コンソールポート[コネクタタイプ]　RS-232C、メス型
          [転送速度・方式]　115.2kbps、8bit、パリティなし
          環境条件[動作可能温度/湿度]　-20℃～65℃/0%～95%　(※結露なきこと)
          [推奨動作温度/湿度]　-10℃～55℃/0%～95%　(※結露なきこと)
          [保管時温度/湿度]　-25℃～70℃/0%～95%　(※結露なきこと)
          外形寸法55mm (W)×110mm(D) ×20mm(H) ※突起部含まず
          質量170g
          適合性[EMC規格]　VCCI クラスA
          [環境マネジメント]　RoHS
          信頼性[MTBF]　390,000h (25℃)
          同梱物RS-232Cケーブル（オス-メス型）、インストレーションガイド& 製品保証書

          オプション

          なし
